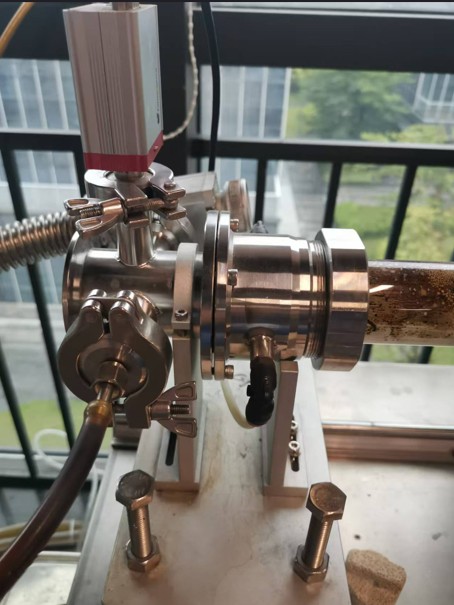

Die Bedeutung des Flanschsystems in einem CVD-Rohrofen

Schauen wir uns die Bedeutung des Flanschsystems in einem CVD-Rohrofen genauer an. Man kann sagen, dass das Flanschsystem das "Tor" und der "kritische Durchgang" der gesamten CVD-Anlage ist, und seine Bedeutung kann nicht hoch genug eingeschätzt werden.

Sie ist weit mehr als ein einfaches Verbindungselement. Sie entscheidet direkt über den Erfolg oder Misserfolg der folgenden zentralen Leistungsaspekte:

I. Vier Schlüsselaspekte seiner zentralen Bedeutung

1. Sicherstellung der Integrität von Vakuum und Atmosphäre (Versiegelung - The Seal)

Dies ist die grundlegendste und wichtigste Funktion des Flansches.

Schaffung einer kontrollierten Umgebung:
Ein CVD-Prozess erfordert den Betrieb unter genau kontrollierten Atmosphären (hochreine Inertgase, reaktive Gase und spezifische Vakuumwerte). Das Flanschsystem sorgt durch seine Präzisionsdichtungen (wie O-Ringe und Metalldichtungen) dafür, dass die Reaktionskammer (Quarzrohr) vollständig von der äußeren Atmosphäre isoliert ist.

Aufrechterhaltung der Prozessstabilität:
Selbst winzige Lecks können Verunreinigungen (wie Sauerstoff und Feuchtigkeit) einbringen. Diese Verunreinigungen sind für das Wachstum hochwertiger Materialien (wie Graphen und Bornitrid) fatal und wirken als Defektzentren, die die elektrischen, optischen und strukturellen Eigenschaften ernsthaft beeinträchtigen. Eine gute Flanschdichtung ist die Grundlage für die Wiederholbarkeit von Experimenten.

Sicherstellung der Vakuumleistung:
Vakuumpumpen sind über Flanschverbindungen mit dem Ofengehäuse verbunden. Wenn ein Flansch undicht ist, kann das System das erforderliche Endvakuum nicht erreichen, die Pumpzeit verlängert sich, und das Pumpenöl verschlechtert sich durch den ständigen Lufteintrag schnell.

2. Ermöglichung des modularen Betriebs und der Zugänglichkeit (Modularität - Der Zugang)

Das Flanschdesign bietet dem CVD-System ausgezeichnete Flexibilität und Bequemlichkeit.

Einfaches Laden der Proben:
Beide Enden des Rohrofens können über die Flansche geöffnet werden, was ein einfaches Beladen und Entnehmen von Substraten und Booten ermöglicht. Dank der Schnellverschlussflansche (QF/KF) ist dies innerhalb weniger Minuten möglich, was die Forschungseffizienz erheblich verbessert.

Wartung und Reinigung des Systems:
Wenn das Quarzrohr oder der Ofenraum gereinigt werden muss, ermöglichen die abnehmbaren Flanschverbindungen eine einfache Wartung.

Funktionale Erweiterung:
Standardschnittstellen (z.B. CF und KF) an den Flanschen ermöglichen es dem Anwender, Funktionsmodule flexibel hinzuzufügen, wie z.B:

• Zusätzliche Vakuummessgeräte zur Drucküberwachung
• Beobachtungsfenster für die Prozessüberwachung
• Elektrische Durchführungen für Substratheizung oder Vorspannung
• Spezielle Gaseinspritzsysteme

3. Sicherstellung einer genauen Kontrolle von Prozessgasen (Flow Field Control - The Flow)

Die Struktur des Flansches wirkt sich direkt auf die Strömungsverteilung der Reaktionsgase im Inneren des Rohres aus, und das Strömungsfeld ist ein Schlüsselfaktor, der die Gleichmäßigkeit des Materialwachstums beeinflusst.

Konstruktion des Gaseinlasses:
In den einlassseitigen Flansch sind in der Regel Gasverteilungsstrukturen integriert (z. B. poröse Düsen und Mehrkanaleinlässe), die dafür sorgen, dass die Reaktionsgase gleichmäßig in die Reaktionszone eintreten und Turbulenzen vermieden werden, die ein ungleichmäßiges Wachstum verursachen.

Auspuff-Design:
Der ausgangsseitige Flansch leitet Nebenproduktgase und nicht umgesetzte Gase reibungslos aus dem System und schließt an Abgasbehandlungseinheiten (wie Bubbler und Brenner) an.

Druckausgleich:
Ein solider und gut abgedichteter Flansch sorgt für ein stabiles Druckumfeld im Inneren der Röhre, was für die Aufrechterhaltung einer laminaren Strömung unerlässlich ist. Eine laminare Strömung ist notwendig, um eine gleichmäßige Abscheidung zu erreichen.

4. Gewährleistung der Sicherheit von Ausrüstung und Personal (Sicherheit - Die Sicherheit)

CVD-Prozesse sind häufig mit hohen Temperaturen, Druckunterschieden, entflammbaren und explosiven Gasen (wie H₂ und CH₄) und giftigen Gasen (wie CO) verbunden. Das Flanschsystem ist die erste Verteidigungslinie.

Druckfestigkeit:
Das Ofenrohr arbeitet unter Vakuum oder Überdruck. Flansche und Verbindungselemente müssen der entsprechenden Belastung standhalten, um einen Bruch zu verhindern.

Verhinderung von Lecks:
Eine dichte Versiegelung verhindert, dass giftige oder entflammbare Gase in die Laborumgebung entweichen und schützt so die Sicherheit des Bedieners.

Verriegelungsfunktionen:
Moderne Systeme können Flanschschnittstellen mit Sicherheitsverriegelungen verbinden, d. h. das System lässt gefährliche Gasströme oder Heizungen nur zu, wenn die Flansche ordnungsgemäß geschlossen und abgedichtet sind.

2.Folgen eines Versagens des Flanschsystems

Wenn das Flanschsystem Probleme aufweist (z. B. falsche Auswahl, unsachgemäße Installation oder alternde Dichtungen), kann dies direkt zu Problemen führen:

• Experimentelles Versagen: Materialien können nicht wachsen oder weisen schlechte Qualität, Unebenheiten und geringe Wiederholbarkeit auf
• Geräteschäden: Verunreinigung des Pumpenöls, Oxidation des Heizelements durch Sauerstoffaustritt und Risse in den Quarzrohren durch örtliche Überhitzung
• Ressourcenverschwendung: Verschwendung von hochreinen Gasen und wertvoller Experimentierzeit
• Sicherheitsrisiken: Gaslecks, Feuer, Vergiftungen und andere Gefahren

Schlussfolgerung

Das Flanschsystem eines CVD-Rohrofens kann mit der Andockluke eines Raumschiffs verglichen werden:

• Die Versiegelung bestimmt die Reinheit und Stabilität der inneren Umgebung (wie die Lebenserhaltung in einem Raumschiff)
• Modularität bietet Zugang und Erweiterungsmöglichkeiten (wie Astronauten- und Frachttransfer)
• Die Durchflusskontrolle beeinflusst den Kernprozess (wie das Umluftsystem)
• Sicherheit gewährleistet, dass das System unter allen Bedingungen einwandfrei funktioniert

Daher muss bei der Auswahl, Installation und Wartung eines CVD-Rohrofens dem Flanschsystem höchste Aufmerksamkeit gewidmet werden. Obwohl es scheinbar nur eine "Komponente" ist, ist es der Eckpfeiler, der die Leistung, Effizienz und Sicherheit des gesamten Systems bestimmt.
Die Investition in ein gut konzipiertes und gut gewartetes Flanschsystem erspart unzählige Probleme in der CVD-Forschung und gewährleistet Datenzuverlässigkeit und Betriebssicherheit.
