Unterschiede zwischen dem Herstellungsverfahren von Kapillarquarzröhren und gewöhnlichen Quarzröhren

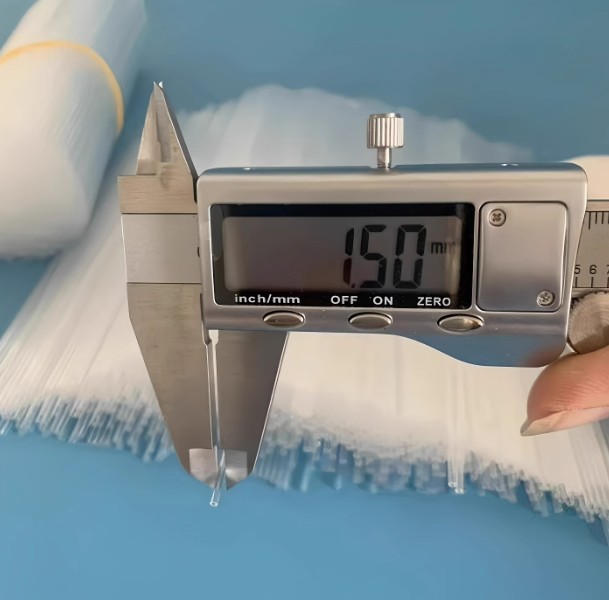

Dies ist eine sehr grundlegende Frage. Der Herstellungsprozess von Kapillar-Quarzrohren ähnelt im Prinzip dem von gewöhnlichen Quarzrohren, aber aufgrund der miniaturisierten Abmessungen, der extrem hohen Präzisionsanforderungen und der teilweise komplexeren Strukturen sind die Anforderungen in fast jedem Produktionsschritt weitaus strenger als bei gewöhnlichen Quarzrohren.

Sie können Kapillar-Quarzrohre als eine "hochpräzise, miniaturisierte" Weiterentwicklung von Standard-Quarzrohren verstehen.

Im Folgenden werden die Unterschiede zwischen den beiden in den einzelnen Produktionsphasen im Detail erläutert.

Kernunterschiede Vergleichstabelle

Kernunterschiede Vergleichstabelle	Gewöhnliche Quarzröhren	Kapillarrohre aus Quarz	Grund und Auswirkungen
Reinheit des Rohmaterials	Ein hoher Reinheitsgrad ist ausreichend, und es kann hochwertiger natürlicher Quarzsand verwendet werden.	Es ist ein extrem hoher Reinheitsgrad erforderlich, wobei häufig synthetischer Quarzsand verwendet wird (hergestellt durch Aufdampfen von Siliziumtetrachlorid).	Kapillarrohre werden häufig in analytischen Instrumenten und optischen Anwendungen eingesetzt. Selbst Spuren von Verunreinigungen können die optische Leistung und die Genauigkeit der Analyseergebnisse stark beeinträchtigen.
Formungsprozess	Hauptsächlich im Direktziehverfahren hergestellt: geschmolzener Quarz wird durch eine Form direkt auf die gewünschte Größe gezogen. Das Verfahren ist relativ einfach.	Die Herstellung erfolgt im Wesentlichen in zwei Schritten: Zunächst werden ein Innenrohr und ein Außenmantelrohr vorbereitet, dann werden sie zusammengefügt und nachgezogen.	Es ist äußerst schwierig, ultrafeine Rohre in einem Schritt mit akzeptabler Ausbeute zu ziehen. Das zweistufige Verfahren ermöglicht eine bessere Kontrolle der Konzentrizität, des ID/OD-Verhältnisses und der Gleichmäßigkeit der Wanddicke.
Größe und Präzision	Große Auswahl an Größen: Außendurchmesser von einigen Millimetern bis zu mehreren hundert Millimetern.	Die Präzisionsanforderungen sind geringer, mit Toleranzen von typischerweise ±0,1 mm oder mehr.	Die Anwendungsszenarien erfordern diese Präzision. In der Chromatographie beispielsweise sind extrem konstante Innendurchmesser und Schichtdicken erforderlich, um die Trenneffizienz zu erhalten.
Prozesskontrolle	Regelparameter wie Temperatur und Ziehgeschwindigkeit lassen moderate Schwankungen zu.	Die Steuerungsparameter müssen äußerst präzise sein: Temperatur-Feld-Gleichmäßigkeit, Ziehgeschwindigkeit, Vorschubgeschwindigkeit und Innendruck müssen in Echtzeit genau eingehalten werden.	Selbst geringfügige Prozessschwankungen können zu Maßabweichungen, Elliptizitätsproblemen oder internen Defekten führen, was wiederum zu Ausschuss führt.
Produktionsumgebung	Die Herstellung in einer sauberen Werkstatt ist ausreichend.	Häufig werden sie in Reinsträumen (Klasse 1000 oder Klasse 100) hergestellt.	Verhindert, dass luftgetragene Partikel die Innenwand verunreinigen oder sich in der Rohrwand festsetzen - fatale Defekte für mikrofluidische und optische Anwendungen.
Nachbearbeitung und Inspektion	Relativ einfach: Glühen, Schneiden, Grundbehandlung der Stirnfläche und Standardmaßkontrollen.	Äußerst komplex und anspruchsvoll: 1. strengeres Glühen zur Beseitigung von Mikrospannungen 2. präzises Polieren der Endflächen ähnlich wie bei der Bearbeitung von Glasfasern 3) High-End-Prüfungen mit Lasermikrometern, Mikroskopen und Interferometern zur Überprüfung von Geometrie, Rundheit, Geradheit und internen Fehlern	Gewährleistet die für Kapillaranwendungen erforderliche mechanische Festigkeit, optische Leistung und das Flüssigkeitsverhalten. Normale Prüfverfahren können die erforderliche Präzision nicht erreichen.
Fähigkeit zur Herstellung von Sonderstrukturen	In erster Linie können nur runde Standardrohre hergestellt werden.	Komplexe Formen wie quadratische, rechteckige Kapillaren und photonische Kristallfasern/Kapillarröhren (mit periodischen internen Luftlöcher-Arrays) sind möglich.	Durch Stapelungsprozesse können Hunderte von Mikrokapillaren zu einem bestimmten Muster gebündelt und dann neu gezeichnet werden, um spezielle optische oder fluiddynamische Eigenschaften zu erzielen.

Einfache Analogie zum Verstehen

Herstellung von gewöhnlichen Quarzröhren ist wie Nudeln ziehen:
Ziel ist es, einen Strang von annähernd gleichmäßiger Dicke herzustellen. Das Verfahren ist einfach und erfordert keine extreme Präzision.

Herstellung von Kapillarrohren aus Quarzglas ist wie Schnitzen einer Miniatur-Elfenbeinkugel:
Sie müssen zunächst einwandfreie Materialien (hochreine Liner und Mantelrohre) vorbereiten, sie unter dem Mikroskop zusammensetzen, sie unter hochstabilen Bedingungen in einer ultrasauberen Umgebung mit Präzisions-Ziehtürmen ziehen und sie schließlich mit optischen Instrumenten mit hoher Vergrößerung prüfen. Jeder Schritt erfordert eine Kontrolle im Nanometerbereich.

Schlussfolgerung

Die Herstellung von Kapillarquarzrohren ist nicht einfach eine verkleinerte Version der normalen Quarzrohrproduktion. Vielmehr handelt es sich um ein hochentwickeltes Herstellungsverfahren, bei dem die Reinheit des Rohmaterials, die Präzision der Ausrüstung, die Prozesskontrolle, die Umweltbedingungen und die Inspektionsstandards vollständig verbessert werden müssen.

Die wichtigsten Unterschiede sind die deutlich höheren Anforderungen an Präzision und Konsistenz.
