¿Qué experimentos pueden realizarse con un horno tubular CVD?

Descripción general del horno tubular CVD

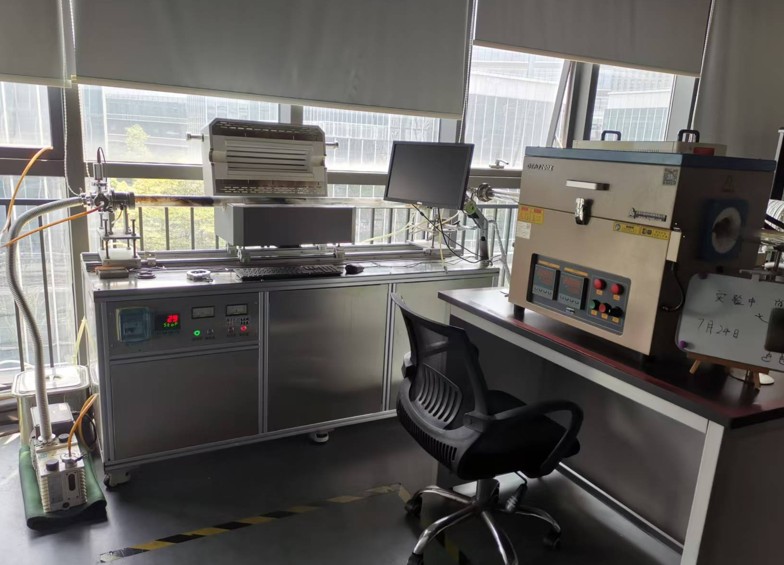

Un horno tubular CVD es un dispositivo extremadamente potente para la preparación de materiales y el tratamiento térmico.
Su principio básico es el siguiente: en un entorno de gas inerte o reactivo a alta temperatura, atmosférico o a baja presión, los precursores gaseosos sufren reacciones químicas (como pirólisis, reducción, oxidación, etc.). A continuación, el material sólido resultante se deposita en la superficie de los sustratos (por ejemplo, obleas de silicio, placas de cuarzo, láminas), formando películas finas o materiales en polvo.

Gracias a su control preciso de la temperatura (normalmente hasta 1.200 °C o incluso más), sus entornos atmosféricos flexibles (vacío, gases inertes, gases reactivos) y su estructura abierta de carga de muestras, puede admitir una gran variedad de experimentos.

A continuación se indican las principales categorías de experimentos que puede realizar un horno tubular CVD, junto con ejemplos concretos.

1. Preparación del material de capa fina (aplicación básica)

Esta es la función más clásica y ampliamente aplicada de un horno tubular de CVD, que se utiliza principalmente para hacer crecer películas finas de alta calidad sobre diversos sustratos.

Preparación del grafeno

Método: Normalmente, se utiliza metano (CH₄) como fuente de carbono. A alta temperatura (en torno a 1000 °C), se introduce una atmósfera mixta de H₂/Ar, en la que el metano se descompone y deposita sobre sustratos catalíticos metálicos (como láminas de cobre o níquel), formando grafeno monocapa o multicapa.
Variación: También puede producir óxido de grafeno (GO) u óxido de grafeno reducido (rGO).

Crecimiento de nanotubos de carbono (CNT) y nanofibras de carbono (CNF)

Método: Se utilizan gases hidrocarburos (como el acetileno o el etileno) como fuentes de carbono. En presencia de nanopartículas catalizadoras (Fe, Co, Ni) en el sustrato, "crecen" matrices o películas de nanotubos de carbono mediante el proceso de CVD.

Síntesis de materiales bidimensionales (Materiales 2D)

Ejemplos: Disulfuro de molibdeno (MoS₂), nitruro de boro hexagonal (h-BN).
Utilizando precursores (por ejemplo, MoO₃ como fuente de molibdeno y azufre en polvo como fuente de azufre), se depositan finas capas 2D sobre sustratos bajo un control preciso de la temperatura y la atmósfera.

Películas de óxido conductor transparente (TCO)

Ejemplos: ITO, FTO, ZnO.
Los precursores metalorgánicos (por ejemplo, acetilacetonato de indio) o las fuentes de haluro se descomponen oxidativamente a alta temperatura y se depositan sobre sustratos de vidrio, utilizados para células solares, pantallas táctiles, etc.

Películas finas semiconductoras

Ejemplos:

• Películas finas de silicio (Si): Descomposición de silano (SiH₄) para depositar películas finas de polisilicio o silicio amorfo.
• Nitruro de galio (GaN): Utilizado en LED y electrónica de potencia (normalmente se cultiva mediante MOCVD, una forma especializada de CVD).

Películas dieléctricas

Ejemplos: SiO₂, Si₃N₄.
El silano reacciona con el oxígeno o el nitrógeno para formar capas de óxido o nitruro para el aislamiento y la pasivación en los procesos de semiconductores.

2. Síntesis de polvos y nanomateriales

Se colocan precursores en polvo o catalizadores en un bote de cuarzo y se introducen gases reactivos para sintetizar nanomateriales a escala.

Síntesis de nanopartículas

Ejemplos: nanopartículas metálicas (Ag, Cu), óxidos (TiO₂, ZnO), sulfuros (CdS).

Nanomateriales 1D

Además de los CNT, se pueden cultivar nanocables como los nanocables de silicio y los nanocables de ZnO.

Recubrimiento del material (tratamiento de recubrimiento)

Por ejemplo, depositar un revestimiento uniforme de Al₂O₃ sobre materiales de electrodos de baterías de litio para mejorar el rendimiento electroquímico y la estabilidad.

3. Tratamiento térmico y modificación de materiales

Mediante un control preciso de la temperatura y la atmósfera, pueden realizarse diversos tratamientos posteriores.

Recocido (tratamiento térmico)

• Mejora la calidad del cristal: alivia la tensión interna y aumenta la cristalinidad.
• Activación dopante: permite que los átomos dopantes ocupen posiciones en la red, lo que posibilita la actividad eléctrica.
• Estudios de transformación de fases: observación de cambios estructurales a diferentes temperaturas.

Oxidación

La introducción de O₂ o aire forma capas de óxido. Un ejemplo clásico es el crecimiento térmico de SiO₂ en obleas de silicio.

Reducción

La introducción de H₂ o H₂/Ar reduce los óxidos metálicos a metales (por ejemplo, CuO → Cu).

Carburización / Nitruración

La introducción de gases que contienen carbono (por ejemplo, CH₄) o gases que contienen nitrógeno (NH₃) forma capas de carburo o nitruro, mejorando significativamente la dureza y la resistencia al desgaste.

Sinterización

Los compactos de polvo cerámico o metálico pueden sinterizarse en atmósferas protectoras (Ar, N₂) para densificarse en componentes sólidos evitando la oxidación.

4. Otras aplicaciones especializadas

Preparación de películas de diamante CVD

En condiciones específicas (H₂ + gases que contienen carbono), se pueden depositar películas de diamante sobre sustratos que no son de diamante.

Infiltración química de vapor (CVI)

Se utiliza para producir compuestos de matriz cerámica (CMC) o compuestos de carbono-carbono.
Los gases reactivos se infiltran en las preformas porosas y se depositan internamente, reforzando el material.

Cuadro sinóptico

Categoría de Experimento	Ejemplos concretos	Atmósfera clave / Precursores
Preparación de películas finas	Grafeno, CNT, MoS₂, ITO, SiO₂	CH₄, C₂H₂, H₂, Ar, O₂, fuentes metal-orgánicas.
Síntesis de polvos	Nanopartículas (TiO₂), nanocables, recubrimiento de materiales (Al₂O₃@NCM).	Vapores de sales metálicas, O₂, NH₃, TMA
Tratamiento térmico / Modificación	Recocido, oxidación, reducción, nitruración, sinterización	Ar, N₂, O₂, H₂, aire.

Notas importantes

• La seguridad ante todo: Los experimentos de CVD suelen implicar gases inflamables (H₂, CH₄), tóxicos (CO, SiH₄) y corrosivos (Cl₂, HCl). Es esencial realizar pruebas de fugas, ventilación (campana extractora) y tratamiento de gases de escape adecuados.
• Adaptación precisa de la temperatura y la atmósfera: Diferentes materiales requieren ventanas de temperatura y proporciones de gas específicas. Es necesario revisar la bibliografía para optimizar las recetas.
• Compatibilidad de sustratos y botes de cuarzo: Asegúrese de que los sustratos (como la lámina de cobre) y los botes de cuarzo no reaccionan con los gases del proceso a alta temperatura.

Conclusión

Un horno tubular CVD es una de las herramientas más versátiles en la investigación de la ciencia de los materiales, la química, la física, la microelectrónica y la nanotecnología.
Su campo de aplicación sólo está limitado por la imaginación del investigador.
