Solicitar solución de vidrio de cuarzo
Introducción

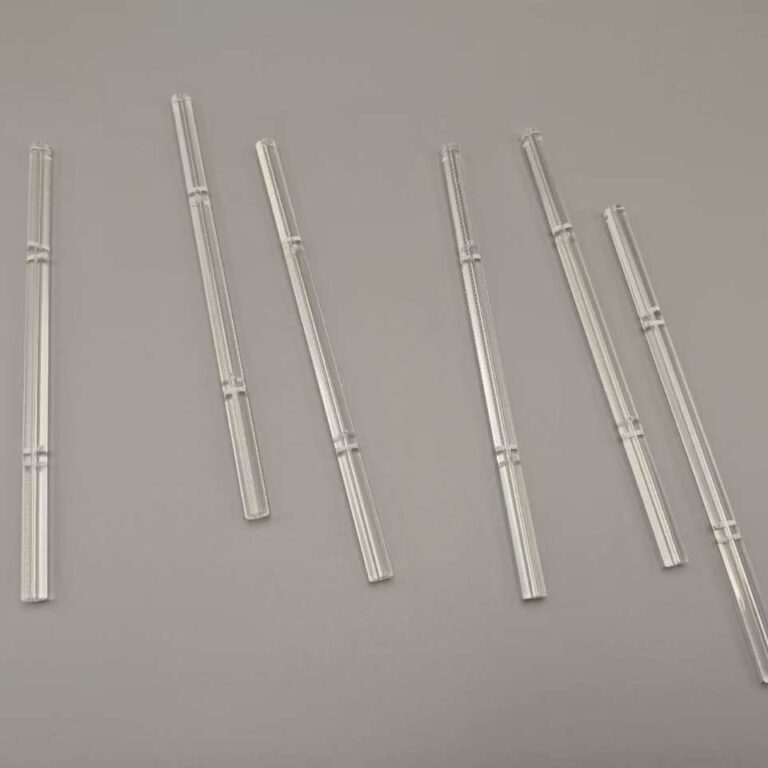

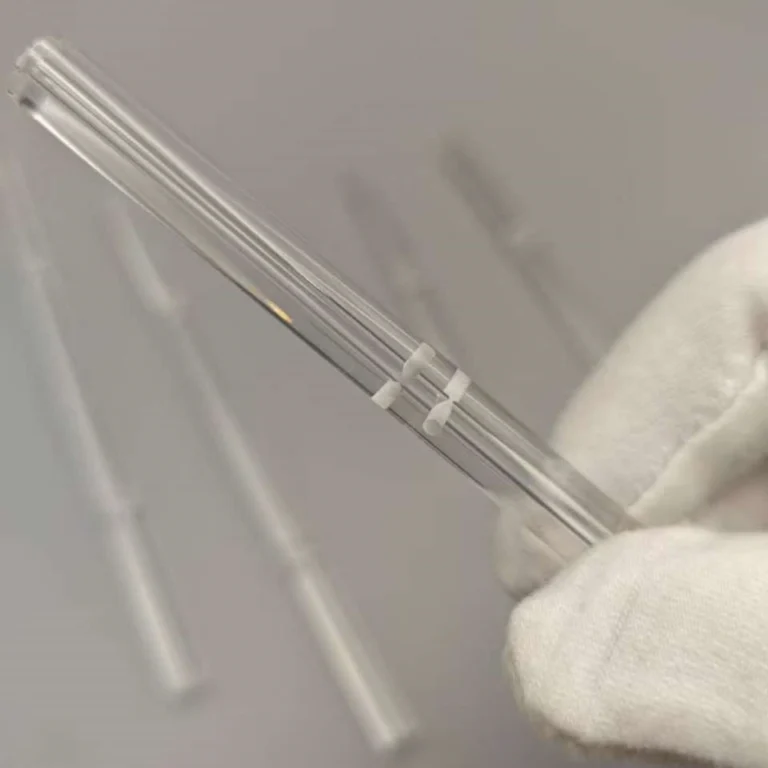

Este tubo capilar de cuarzo a medida está diseñado para aplicaciones de investigación altamente especializadas y de ingeniería de precisión. Fabricado con cuarzo de gran pureza, el tubo presenta orificios de intersección y una ranura longitudinal mecanizada con precisión, lo que permite configuraciones complejas de fluidos, ópticas o estructurales.
Especificaciones
Diámetro exterior (OD): 8,00 mm
Diámetro interior (DI): 1,70 mm
Longitud: 182 mm
Agujeros pasantes: 4 orificios, Ø1,70 mm
Posicionado a intervalos de 90
Intersección horizontal del orificio central
Ranura:
Longitud: 48 mm
Anchura de la ranura: 1,2 mm
Profundidad de la ranura: 1,2 mm
Tolerancias±0,1 mm en las intersecciones de los orificios
Material: Cuarzo fundido de gran pureza (≥99,9%)
Acabado superficial: Ra 1.6
Características del producto
Ejes de intersección: Los orificios pasantes están alineados con precisión con el orificio capilar interno, lo que permite zonas de interacción únicas para gases, luz o instrumentación.
Interfaz acanalada: La ranura exterior permite aplicaciones de montaje, indexación o canalización de fluidos.
Alta estabilidad térmica: Adecuado para aplicaciones que impliquen ciclos térmicos, uso en vacío o exposición a rayos UV.
Precisión dimensional: Fabricado con CNC y equipos de rectificado de precisión, con inspección manual final para cada unidad.
Aplicación
Este componente es ideal para entornos de investigación que impliquen:
Microfluidos multieje o inyección de gas
Sistemas ópticos de alineación o división de haces
Celdas de espectroscopia o cámaras de vacío personalizadas
Fotónica, alojamiento de sensores o montajes experimentales universitarios
Personalización
Podemos personalizar totalmente las dimensiones de los capilares, el grosor de las paredes, la geometría de las ranuras, el número de orificios y su ubicación. Se aceptan dibujos o bocetos de referencia.
