Durchlässigkeit von Quarzglasröhren: Dicke, Oberfläche und Schlüsselfaktoren
In der Praxis hängt die Lichtdurchlässigkeit von Quarzrohren nicht nur vom Material selbst ab, sondern auch von der Wandstärke, der Oberflächenbeschaffenheit und den Herstellungsverfahren. Diese Faktoren werden vor allem bei Ultraviolett- und Infrarotanwendungen oft unterschätzt, was zu Auswahlfehlern führt.
Dieser Artikel befasst sich mit der Transmission von Quarzglasrohren aus technischer Sicht. Er fasst zusammen, wie Wandstärke, Oberflächenpolitur und Materialfaktoren die Transmission in verschiedenen Wellenlängenbereichen beeinflussen, und bietet eine praktische Anleitung für Design und Auswahl.

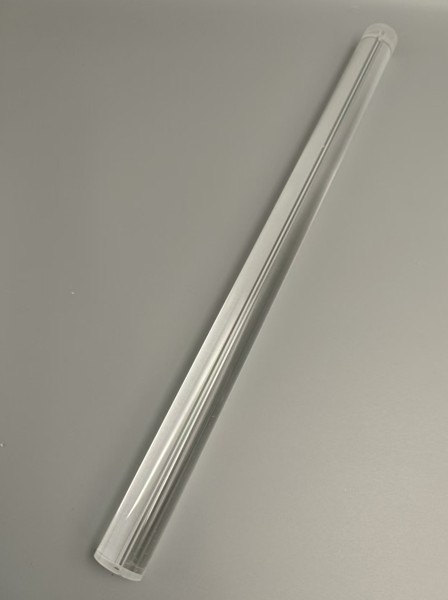

Verhältnis zwischen Wanddicke der Quarzröhre und Durchlässigkeit
Die Beziehung zwischen der Wandstärke von Quarzrohren und ihrer Durchlässigkeit ist eine sehr grundlegende Frage im Bereich der optischen Eigenschaften.
Insgesamt führt bei Quarzrohren aus demselben Material eine Zunahme der Wanddicke zu einer Abnahme der Durchlässigkeit. Dieser Rückgang ist jedoch keine einfache lineare Beziehung. Die spezifische Art und Weise und das Ausmaß der Veränderung hängen von mehreren Faktoren ab.
Grundprinzip: Lambert-Bier-Gesetz
Diese Beziehung wird hauptsächlich durch das klassische Lambert-Bier-Gesetz beschrieben.
Das Gesetz besagt, dass die Dämpfung des Lichts beim Durchgang durch ein homogenes Medium proportional zur einfallenden Intensität, zur Dicke des Mediums und zu den intrinsischen Eigenschaften des Mediums ist.
Der mathematische Ausdruck lautet:
Wo:
- T ist der Transmissionsgrad, ein dimensionsloser Wert zwischen 0 und 1 (oder 0% bis 100%).
- I₀ ist die einfallende Lichtintensität.
- I ist die Intensität des durchgelassenen Lichts.
- d ist die optische Weglänge durch das Medium (d. h. die Wandstärke des Quarzrohrs).
- α(λ) ist der Absorptionskoeffizient des Mediums, der eine Funktion der Wellenlänge ist.
Aus dieser Formel lassen sich zwei wichtige Schlussfolgerungen ziehen:
1. Exponentiale Dämpfungsbeziehung
Durchlässigkeit T mit der Dicke exponentiell abnimmt d. Das bedeutet, dass mit zunehmender Wanddicke die Abnahmerate immer schneller wird, anstatt proportional zu sinken.
Beispiel: Angenommen, der Absorptionskoeffizient α bei einer bestimmten Wellenlänge ist konstant.
Wenn die Dicke von 1 mm auf 2 mm zunimmt, kann der Transmissionsgrad von 90% auf 81% fallen.
Wenn die Dicke von 2 mm auf 3 mm steigt, sinkt sie weiter auf 72,9%.
Bei jeder Erhöhung der Dicke wird der Verlust größer.
2. Der Absorptionskoeffizient α ist der Schlüsselfaktor
Der Koeffizient α(λ) bestimmt die "Geschwindigkeit" der Abschwächung.
Ein größeres α bedeutet eine stärkere Absorption bei dieser Wellenlänge, so dass die Wanddicke eine viel stärkere Wirkung hat.

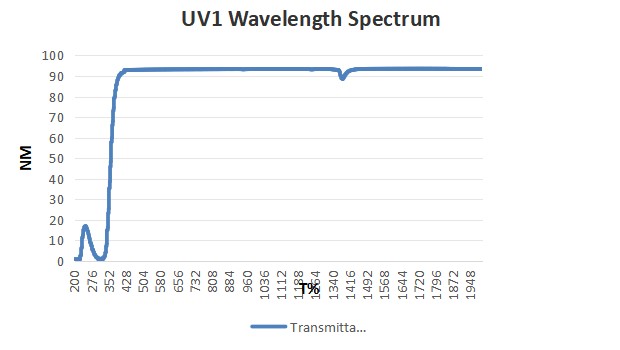

Verhalten bei verschiedenen Wellenlängen
Der Absorptionskoeffizient α(λ) von Quarz ist stark wellenlängenabhängig.
Der Einfluss der Wanddicke ist also in den verschiedenen Spektralbereichen sehr unterschiedlich.
1. Im "Transparenzfenster" (z. B. sichtbarer Bereich)
Hochreiner Quarz weist in diesem Bereich eine sehr schwache intrinsische Absorption auf; α ist extrem klein.
Selbst wenn die Wanddicke zunimmt, bleibt der exponentielle Term nahe bei 1, so dass die Verringerung der Durchlässigkeit minimal ist. Eine Erhöhung der Wanddicke von 2 mm auf 4 mm könnte beispielsweise den Transmissionsgrad nur von 92% auf 91% verringern.
In diesem Bereich können die Hauptfaktoren, die den Transmissionsgrad beeinflussen, Oberflächenstreuung und Reflexionsverluste sein, und nicht die Absorption der Masse.
2. Absorptionsspitzen in der Nähe (z. B. OH-Absorption bei 2,7 μm oder metallische Verunreinigungsbanden)
Bei diesen spezifischen Wellenlängen wird der Absorptionskoeffizient α sehr groß.
Schon eine geringe Zunahme der Dicke kann zu einer drastischen Verringerung der Durchlässigkeit führen, so dass das Licht dickere Rohrwände möglicherweise gar nicht mehr durchdringen kann.
Beispiel: In der Nähe des 2,7 μm OH-Absorptionspeaks kann bei Quarz mit hohem OH-Gehalt eine Dicke von nur 0,5 mm ausreichen, um den größten Teil des IR-Lichts zu absorbieren. Eine weitere Erhöhung der Dicke wird bedeutungslos.
3. In der Nähe der UV-Grenze
Die Durchlässigkeit von Quarz nimmt naturgemäß ab, wenn sich die Wellenlänge dem ultravioletten Grenzbereich (~200 nm) nähert.
In diesem Bereich nimmt α deutlich zu.
Die Wandstärke hat hier einen großen Einfluss.
Ein dünnwandigeres Quarzrohr ermöglicht eine kürzere UV-Cutoff-Wellenlänge und eine höhere Durchlässigkeit im tiefen UV-Bereich.
Dies ist für DUV-Anwendungen von entscheidender Bedeutung.
Ein vereinfachter Weg, um zu verstehen, wie Wellenlänge und Wandstärke des Quarzrohrs den Transmissionsgrad beeinflussen:
- Im UV-Cutoff-Bereich haben dickwandige Röhren einen wesentlich geringeren Transmissionsgrad als dünnwandige Röhren.
- Im sichtbaren Bereich ist der Unterschied in der Durchlässigkeit zwischen dünnen und dicken Wänden sehr gering.
- Am IR-OH-Absorptionspeak fällt der Transmissionsgrad von dickwandigem und hoch-OH-haltigem Quarz stark ab.
Praktische Abwägungen bei Anwendungen
Bei der Wahl der Wandstärke von Quarzrohren ist Folgendes zu beachten:
- Mechanische Festigkeit und Druckbeständigkeit
Dickere Wände sorgen für eine höhere mechanische Festigkeit und können größeren Druckunterschieden zwischen innen und außen sowie Stößen standhalten. - Wärmekapazität und thermische Reaktion
Dickere Wände haben eine größere thermische Masse, was längere Heiz- und Kühlzeiten erfordert und zu einer langsameren thermischen Reaktion führt. - Anforderungen an die Durchlässigkeit
Wenn die mechanischen und thermischen Anforderungen erfüllt sind und die Anwendung eine hohe Lichtdurchlässigkeit erfordert - insbesondere bei UV- oder bestimmten IR-Wellenlängen - ist die Wahl dünnerer Wände vorzuziehen.
Schlussfolgerung
Die Wanddicke und der Transmissionsgrad folgen einer exponentiellen Dämpfungsbeziehung, aber das Ausmaß dieses Effekts hängt stark von der Wellenlänge sowie von der Materialreinheit und dem OH-Gehalt des Quarzrohrs ab.
Bei starken Absorptionsbanden ist der Einfluss der Wanddicke besonders dramatisch.
Der Zusammenhang zwischen der Oberflächenpolitur von Quarzglasrohren und der Durchlässigkeit
Dies ist ein sehr praktisches und wichtiges Thema. Die Qualität der Oberflächenpolitur eines Quarzrohrs steht in engem Zusammenhang mit seiner Durchlässigkeit, und ihr Einfluss kann sogar genauso groß sein wie die Materialreinheit selbst.
Insgesamt: Die Qualität der Politur bestimmt direkt die Reflexions- und Streuverluste des Lichts und wirkt sich somit erheblich auf den tatsächlichen Transmissionsgrad des Quarzrohrs aus. Eine präzise polierte Oberfläche kann die effektive Durchlässigkeit maximieren.
Im Folgenden wird eine detaillierte Analyse unter den Gesichtspunkten der Grundsätze, der Wirkungsfaktoren und der Quantifizierung vorgenommen.
Grundprinzip: Fresnelsche Reflexion und Streuung
Wenn Licht eine Grenzfläche zwischen Medien mit unterschiedlichem Brechungsindex passiert (z. B. von Luft zu Quarz), kommt es sowohl zu Reflexion als auch zu Brechung. Der Transmissionsverlust hat hauptsächlich zwei Ursachen:
Fresnel-Reflexionsverlust
Selbst bei einer ideal glatten Oberfläche kommt es aufgrund des Brechungsindexunterschieds zwischen Luft und Quarz (Luft n ≈ 1, Quarz n ≈ 1,46) zu einer Reflexion an der Grenzfläche.
Für senkrecht einfallendes Licht wird der Reflexionsgrad R wie folgt berechnet:
R = [(n₂ - n₁) / (n₂ + n₁)]².
Setzt man die Werte ein, so ergibt sich für eine einzelne Oberfläche ein Reflexionsgrad von ungefähr:
[(1,46 - 1) / (1,46 + 1)]² ≈ 3,5%.
Ein Quarzrohr hat zwei Grenzflächen (Luft-Quarz-Luft), so dass der theoretische Reflexionsverlust unter idealen Bedingungen etwa 7% beträgt.
Das bedeutet, dass selbst wenn das Material selbst vollkommen transparent ist (100% Durchlässigkeit), die theoretische maximale Durchlässigkeit unter Nicht-Vakuumbedingungen nur etwa 93%.
Streuverluste (Das Kernproblem beim Polieren)
Wenn die Oberfläche rau und uneben ist, wird das Licht eher diffus gestreut als regelmäßig reflektiert.
Diese gestreuten Strahlen weichen vom ursprünglichen optischen Pfad ab und verlassen schließlich das optische System, was einen zusätzlichen Energieverlust verursacht.
Je rauer die Oberfläche ist, desto größer sind die Streuverluste und desto geringer ist der effektive Transmissionsgrad.
Wie sich Polieren auf die Transmission auswirkt
Der Hauptzweck des Polierens ist die Beseitigung von Oberflächenrauhigkeiten, wodurch die Oberfläche von "matt" zu "spiegelglatt" wird, wodurch die Streuung verringert und der Anteil der Spiegelreflexion erhöht wird.
Oberflächenbeschaffenheit und ihre optischen Auswirkungen
| Zustand der Oberfläche | Optischer Effekt | Auswirkungen auf die Durchlässigkeit |
|---|---|---|
| Raue Oberfläche (unpoliertes oder rohes Rohr) | Erzeugt eine erhebliche Streuung | Geringe Durchlässigkeit; zu den Verlusten gehören Reflexion, Materialabsorption und starke Streuung. Lichtpunkte werden unscharf und können "Dunst" zeigen. |
| Präzisionspolierte Oberfläche (optischer Spiegel) | Spiegelreflexion dominiert; minimale Streuung | Höchste Lichtdurchlässigkeit. Die Gesamtdurchlässigkeit nähert sich der theoretischen Grenze (93% minus Materialabsorption). Die Abbildung ist klar und die Energie ist konzentriert. |
Einfache Analogie
Eine raue Oberfläche ist wie Milchglas - das Licht wird durch die starke Streuung weich und schummrig.
Eine polierte Oberfläche ist wie ein Spiegel oder Fensterglas - das Licht fällt direkt hindurch, hell und klar.
Quantitativer Vergleich: Poliergrade und Lichtdurchlässigkeit
Verschiedene Poliertechniken führen zu sehr unterschiedlichen Ergebnissen:

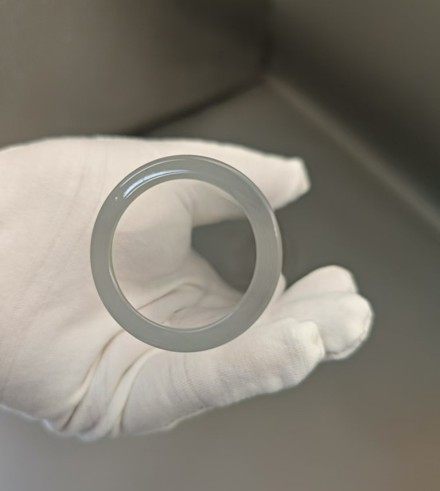

Feuerpolieren
- Prozess: Erhitzen mit einer Flamme, um die Oberfläche leicht zu schmelzen, damit die Oberflächenspannung sie glättet.
- Wirkung: Entfernt scharfe Kanten und große Defekte; besser als rohe Rohre, weist aber immer noch Welligkeit und Mikrorauheit auf. Die Streuung bleibt relativ hoch.
Geeignet für Anwendungen mit mäßigen optischen Anforderungen, z. B. für Lampengehäuse.
Mechanisches Polieren
- Prozess: Schleifmittel und Polierscheiben verfeinern die Oberfläche mechanisch.
- Wirkung: Erzielt eine gute Glätte und reduziert die Streuung erheblich. Üblich für industrielle Quarzrohre und bietet eine hohe Durchlässigkeit.
Optisches (Präzisions-)Polieren
- Prozess: Ultrafeine Schleifmittel und strenge Prozesskontrolle zur Erzielung atomarer Oberflächenglätte.
- Wirkung: Äußerst geringe Rauheit (im Nanometerbereich); Streuung ist vernachlässigbar.
Die Durchlässigkeit erreicht über 99% des theoretischen Maximums.
Wird in Lasern, optischen Fenstern, Linsen und anderen optischen Systemen der Spitzenklasse verwendet.
Vorteile des Polierens über die Durchlässigkeit hinaus
Verbesserte mechanische Festigkeit
Durch das Polieren werden Mikrorisse und Defekte beseitigt, wodurch die Spannungskonzentration verringert und die mechanische Festigkeit des Rohrs (insbesondere die Biegefestigkeit) erheblich verbessert wird.
Bessere Kontaminationsbeständigkeit
Eine glatte Oberfläche ist weniger anfällig für die Adsorption von Verunreinigungen, leichter zu reinigen und widerstandsfähiger gegen chemische Anhaftung oder Korrosion.
Höhere Laserschadensschwelle
Bei Lasersystemen mit hoher Leistung erzeugen raue Oberflächen Wärmepunkte und lokale Schäden.
Polierte Oberflächen in optischer Qualität können wesentlich höhere Laserleistungen vertragen.
Schlussfolgerung
Die Qualität der Oberflächenpolitur von Quarzrohren ist einer der entscheidenden Faktoren für die Erzielung eines hohen Transmissionsgrades.
Selbst bei synthetischem Quarz von höchster Reinheit führt eine schlechte Oberflächenqualität zu einer sehr geringen tatsächlichen Durchlässigkeit.
Daher muss bei der Auswahl ein Gleichgewicht zwischen den Anwendungsanforderungen und den Kosten gefunden werden:
- Für Beleuchtung, Sichtfenster, normale Heizungsrohre: Feuerpolieren oder mechanisches Polieren ist ausreichend.
- Für UV-Härtung, Sterilisation, Präzisionsmessung: Um die UV-Effizienz zu gewährleisten, ist eine hochwertige mechanische Politur erforderlich.
- Für Laseroptik, Spektroskopie und bildgebende Systeme: Ein Präzisionspolieren in optischer Qualität ist unabdingbar, da sonst die Leistung des Quarzmaterials nicht voll ausgeschöpft werden kann.

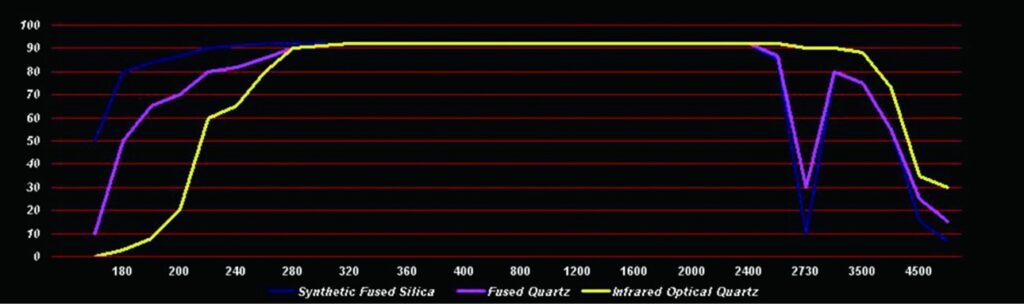

Faktoren, die den Transmissionsgrad von Quarzglasröhren beeinflussen
Die Durchlässigkeit von Quarzrohren - insbesondere im ultravioletten Bereich - ist ein wichtiger Leistungsindikator und hängt eng mit mehreren Schlüsselfaktoren zusammen.
Insgesamt hängt die Durchlässigkeit eines Quarzrohrs hauptsächlich von der Reinheit des Materials, dem Hydroxylgehalt, der physikalischen Struktur sowie von der Umgebung und den Einsatzbedingungen ab.
Nachstehend finden Sie eine detaillierte Aufschlüsselung:
1. Materielle Reinheit (Schlüsselfaktor)
Dies ist der wichtigste Faktor, der die Durchlässigkeit von Quarzrohren, insbesondere die UV-Durchlässigkeit, beeinflusst.
Metallverunreinigungs-Ionen
Gewöhnliches Glas enthält große Mengen an Natrium-, Kalzium-, Eisen- und anderen Metallionen, die ultraviolettes Licht stark absorbieren und zu einer extrem niedrigen UV-Durchlässigkeit führen.
Quarzglas (Siliziumdioxid, SiO₂) ist jedoch von Natur aus transparent für UV-Licht.
Übergangsmetallelemente
Elemente wie Eisen (Fe), Chrom (Cr), Titan (Ti) und Kupfer (Cu) - selbst in ppm-Mengen - erzeugen starke Absorptionsbanden im UV- und sichtbaren Bereich, was die Durchlässigkeit erheblich verringert.
Daher müssen hochreine Quarzrohre aus hochreinem natürlichem Kristall oder durch chemische Synthese (z. B. SiCl₄-Aufdampfung) hergestellt werden, um den Gehalt an Verunreinigungen drastisch zu reduzieren.
Reinheitsgrade
- Standard-Quarzrohre: Höherer Gehalt an Verunreinigungen, schwächere UV-Durchlässigkeit
- Hochwertige Quarzrohre: Geringer Gehalt an Verunreinigungen (in der Regel unter zehn ppm), gute UV-Durchlässigkeit
- Hochreine oder synthetische Quarzrohre: Äußerst geringer Gehalt an Verunreinigungen (< einige ppm, sogar ppb), höchste UV-Durchlässigkeit, ideal für UV-Lampen und Präzisionsoptiken
2. Hydroxylgehalt (Gehalt an -OH-Gruppen)
Hydroxylgruppen sind strukturelle Defekte in Quarzglas, die in Form von Si-OH vorliegen.
Ihr Vorhandensein hat einen entscheidenden Einfluss auf die Infrarot-Durchlässigkeit.
Infrarot-Absorption
Hydroxylgruppen zeigen starke Absorptionspeaks bei 2,7 μm (2700 nm) und 1,38 μm (1380 nm).
Ein höherer Hydroxylgehalt führt zu einer geringeren IR-Durchlässigkeit in diesen Banden.
Quellen
- Flammengeschmolzener Quarz: Führt aufgrund von Wasserstoff-Sauerstoff-Flammen große Mengen an Hydroxyl ein (typischerweise >150 ppm)
- Elektrisch geschmolzener oder vakuumgeschmolzener Quarz: Extrem niedriger Hydroxylgehalt (<5 ppm), so genannter "Low-OH"- oder "No-OH"-Quarz, mit ausgezeichneter IR-Leistung
- Synthetischer Quarz: Der Hydroxylgehalt kann genau kontrolliert werden
Kriterien für die Auswahl
- Für Anwendungen im UV- oder sichtbaren Bereich (z. B. Sterilisation, Fluoreszenzdetektion): Schwerpunkt auf der Reinheit der Metallverunreinigungen; der Hydroxylgehalt ist weniger wichtig
- Für IR-Anwendungen (Heizung, Spektroskopie): Quarz mit niedrigem OH-Gehalt wählen
3. Blasen, Einschlüsse und Gleichmäßigkeit (physikalische Defekte)
Dabei handelt es sich um makroskopische Fehler, die bei der Herstellung entstehen.
Blasen und Steine
Diese verursachen eine direkte Lichtstreuung, wodurch die Gesamtdurchlässigkeit verringert wird und möglicherweise Flecken oder eine ungleichmäßige Erwärmung entstehen können.
Hochwertiger Quarz sollte frei von Blasen und Einschlüssen sein.
Schlieren und Ungleichmäßigkeit der Dichte
Schlechte Schmelzprozesse können zu ungleichmäßiger Dichte und ungleichmäßigem Brechungsindex führen, was Lichtstreuung und Wellenfrontverzerrung zur Folge hat - besonders nachteilig für bildgebende Systeme.
4. Oberflächenqualität
Die Lichtübertragung erfolgt über zwei Grenzflächen (Luft-Quarz, Quarz-Luft).
Glätte der Oberfläche
Raue Oberflächen erhöhen die Streuung und verringern die effektive Durchlässigkeit.
Quarzglasrohre in optischer Qualität erfordern Präzisionspolitur.
Sauberkeit
Verunreinigungen (Staub, Fingerabdrücke, Rückstände) absorbieren oder streuen das Licht.
Die Aufrechterhaltung der Sauberkeit der Oberflächen ist unerlässlich.
5. Wanddicke
Nach dem Lambert-Beer-Gesetz ist die Absorption proportional zur Dicke des Mediums.
Auswirkung der Schichtdicke
Für dasselbe Material:
- Dickere Wände → höhere Absorption → geringere Durchlässigkeit
Dies gilt insbesondere für Wellenlängenbereiche, die empfindlich auf Verunreinigungen oder Hydroxylabsorption reagieren.
Quarzglasrohre sollten daher so dünn wie möglich sein und dennoch den Festigkeitsanforderungen entsprechen.
6. Betriebsumgebung und Alterung
Die Durchlässigkeit der Quarzröhre ändert sich mit der Zeit.
Solarisation (strahleninduzierte Verdunkelung)
Bei langfristiger UV-Bestrahlung (insbesondere kurzwelliges UV) werden strukturelle Defekte aktiviert und bilden Farbzentren, die die Durchlässigkeit im UV- und sichtbaren Bereich (insbesondere 240-300 nm) verringern.
Hochreiner oder synthetischer Quarz ist widerstandsfähiger gegen Solarisation.
Hohe Temperatur
Langfristige Verwendung bei hohen Temperaturen kann zur Migration von Verunreinigungen oder zur Entglasung (Bildung von weißen Cristobalitkristallen) führen, die das Licht streuen und die Lichtdurchlässigkeit stark verringern.
Verunreinigung
Chemische Einflüsse können zu Korrosion oder Verunreinigungen im Inneren der Röhre führen und absorbierende Filme bilden.
Zusammenfassung und Leitfaden für die Auswahl von Anwendungen
| Anwendungsszenario | Schlüsselfaktoren | Empfohlener Quarz-Typ |
|---|---|---|
| UV-Lampen (Sterilisation, Aushärtung) | Ultrahohe UV-Reinheit, Anti-Solarisation | Synthetischer Quarz oder ultrahochreiner Quarz |
| Infrarot-Heizung | Sehr geringer Hydroxylgehalt | Quarz mit niedrigem OH-Gehalt (elektrisch verschmolzen) |
| Optische Fenster, Linsen | Hohe Reinheit, geringer OH-Gehalt, hohe Gleichmäßigkeit, keine Blasen | Synthetischer Quarz in optischer Qualität |
| Halbleiterdiffusion/-oxidation | Hohe Reinheit, thermische Stabilität (Entglasungsschutz) | Hochreiner Quarz |
| Allgemeine Sichtfenster, Beleuchtung | Kosten | Standard- oder Premium-Quarz |
Daher müssen bei der Auswahl eines Quarzrohrs Ihre spezifischen Anforderungen an die Wellenlänge, die Betriebstemperatur und die Umgebung berücksichtigt werden, wobei der Schwerpunkt auf Reinheit, Hydroxylgehalt und physikalischen Defekten liegt.
Besprechen Sie Ihre Bewerbungsanforderungen
Wenn Ihre Anwendung eine bestimmte Quarzrohrdurchlässigkeit erfordert, ist die Auswahl des richtigen Materials und der richtigen Struktur nicht immer einfach.
Wir liefern Quarzrohre für bestimmte optische und anwendungsspezifische Anforderungen. Sie können Ihre Anwendungsdetails über das Formular einreichen, und wir werden geeignete Optionen prüfen.
Ähnliches Produkt:

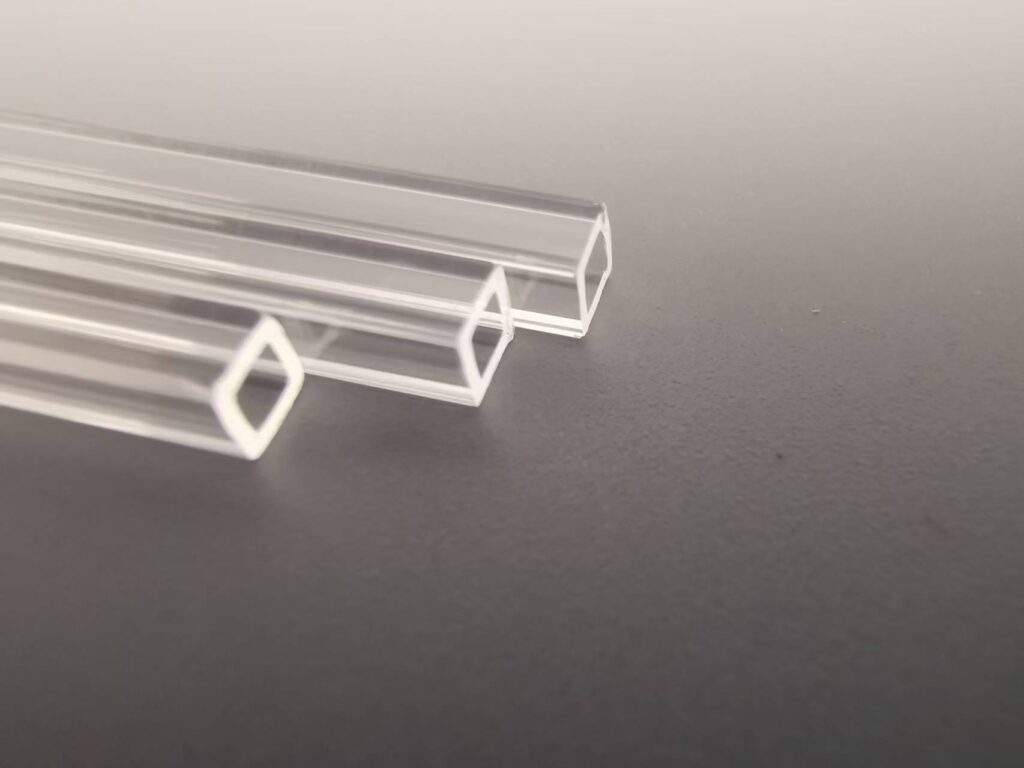

Quadratische Quarzkapillare für optische Pfade und Sensoranwendungen
