Paramagnetische Defekte in Quarzröhren: Ursachen, Auswirkungen, Lösung
Paramagnetische Defekte in Quarzrohren können EPR-Messungen stärker beeinträchtigen als erwartet, aber ihre Ursachen werden oft übersehen. Dieser Artikel erklärt, woher diese Defekte kommen, wie sie Experimente beeinflussen und welche Materialfaktoren tatsächlich eine Rolle spielen.
Was sind paramagnetische Defekte (Teil 1 von 5)
Paramagnetische Defekte beziehen sich auf unerwartete lokale mikroskopische Strukturen oder Verunreinigungen, die ungepaarte Elektronen in Materialien enthalten, die eigentlich "magnetisch still" sein sollten (d. h. ohne ungepaarte Elektronen). Diese ungepaarten Elektronen verhalten sich wie winzige Magnete und erzeugen paramagnetische Signale.
Ausführliche Erläuterung
Wir können dieses Konzept aus zwei Perspektiven verstehen: "Mängel" und "Paramagnetismus".
1. Was sind "Defekte"?
In diesem Zusammenhang ist "Defekte" kein negativer Begriff, sondern ein neutraler materialwissenschaftlicher Begriff. Er bezieht sich auf alles, was eine perfekt geordnete Kristallstruktur stört. Er bedeutet nicht unbedingt "kaputt", aber er bedeutet "unvollkommen". Zu den wichtigsten Arten gehören:
Chemische Verunreinigungen:
Atome, die dort nicht sein sollten.
Beispiele: Bei der Herstellung von Quarz (SiO₂) können sich Spuren von Metallelementen wie Eisen (Fe), Chrom (Cr), Mangan (Mn) oder Gadolinium (Gd) in das Rohmaterial mischen. Diese Metallatome tragen in der Regel ungepaarte Elektronen.
Strukturelle Defekte:
Unregelmäßigkeiten in der atomaren Struktur.
Beispiele: Bei der Hochtemperatur-Schmelzverarbeitung von Quarzrohren können durch schnelles Abkühlen oder unsachgemäße Verfahren "gebrochene Bindungen" im Siliziumdioxid-Netzwerk entstehen. Normalerweise sollte ein Siliziumatom an zwei Sauerstoffatome gebunden sein, aber wenn eine Bindung bricht, kann ein ungepaartes Elektron auftreten (bekannt als "E'-Zentrum"), oder ein Sauerstoffmolekül kann in der Struktur gefangen werden und ein "Peroxidradikal" (POR) bilden. Diese gebrochenen Bindungen und eingeschlossenen Moleküle enthalten alle ungepaarte Elektronen.
2. Warum sind diese Defekte "paramagnetisch"?
Paramagnetismus bedeutet einfach, dass ein Material von einem äußeren Magnetfeld angezogen werden kann. Die Ursache für diese Eigenschaft ist das Vorhandensein ungepaarter Elektronen in Atomen oder Molekülen.
Ungepaarte Elektronen:
Elektronen treten in der Regel bevorzugt in Paaren mit entgegengesetzten Spins auf, die sich magnetisch aufheben. Findet ein Elektron keinen Partner, existiert es allein und verhält sich wie ein winziger Magnet, der stark auf äußere Magnetfelder reagiert.
Paramagnetische Defekte sind also chemische Verunreinigungen oder strukturelle Unvollkommenheiten in einem Material, die ungepaarte Elektronen enthalten.
Auswirkungen paramagnetischer Defekte auf EPR/ESR-Tests
Die extrem hohe Empfindlichkeit der Elektronen-Paramagnetischen-Resonanz (EPR) ermöglicht den Nachweis von Spuren ungepaarter Elektronen. Bei der Verwendung gewöhnlicher Quarz-Probenröhrchen überlagert sich, wenn das Röhrchenmaterial paramagnetische Defekte enthält, sein intrinsisches Hintergrundsignal direkt mit dem eigentlichen Signal der Probe.
Bei Forschungsarbeiten mit schwachen paramagnetischen Signalen - wie z. B. bei niedrig konzentrierten dotierten Materialien, subtilen katalytisch aktiven Stellen oder bestimmten biologischen Radikalen - ist diese Hintergrundstörung fatal. Sie kann:
- Maskieren Sie das echte Signal der Zielprobe.
- Einführung komplexer Spektralmerkmale, die nicht durch einfache Subtraktion entfernt werden können.
- Sie führen zu Fehlinterpretationen von Daten oder völlig falschen Schlussfolgerungen.
Stellen Sie sich vor, ein Forscher untersucht ein sehr schwaches paramagnetisches Signal von einem Metallion in einem neuen Katalysator.
Wenn das Quarzrohr, in dem sich der Katalysator befindet, paramagnetische Defekte enthält (z. B. Eisenverunreinigungen oder strukturelle Radikale), erfasst das EPR-Spektrometer gleichzeitig das Katalysatorsignal und das Hintergrundrauschen des Rohrs.
Das ist so, als würde man versuchen, ein leises Zirpen einer Grille (Beispielsignal) mit einem Mikrofon aufzunehmen, das ein lautes elektrisches Zischen erzeugt (Quarzrohrdefekt). Das Rauschen überlagert das Zirpen völlig und macht das Experiment sinnlos.
Deshalb, Quarzrohre die in EPR-Anwendungen verwendet werden, müssen die EPR-Normen erfüllen. Dies erfordert eine strenge Kontrolle des gesamten Prozesses - von der Auswahl hochreiner Rohstoffe über die Verarbeitung in hochreinen Umgebungen (z. B. fortschrittliche Wasserstoff-Sauerstoff-Flammenverfahren) bis hin zur abschließenden Qualitätsprüfung (die idealerweise durch EPR-Tests validiert wird) - um sicherzustellen, dass die paramagnetischen Hintergrundwerte vernachlässigbar sind.
Welche Faktoren sind für paramagnetische Defekte in Quarzröhren verantwortlich (Teil 2 von 5)?
Paramagnetische Defekte werden nicht von einem einzigen Faktor bestimmt, sondern sind das Ergebnis mehrerer Einflüsse, die während des gesamten Lebenszyklus des Materials wirken, vom Rohstoff bis zum fertigen Produkt.
In der folgenden Analyse werden diese Faktoren am Beispiel von Quarzmaterialien näher erläutert.
Wichtigste Faktoren im Zusammenhang mit paramagnetischen Defekten
1. Reinheit des Rohstoffs
Dies ist der wichtigste Faktor. Wenn das Rohmaterial selbst paramagnetische Verunreinigungen enthält, kann kein nachfolgendes Herstellungsverfahren diese vollständig beseitigen.
Wichtige Verunreinigungen:
Hauptsächlich Übergangsmetall- und Seltenerd-Ionen wie Fe³⁺/Fe²⁺, Cr³⁺, Mn²⁺, Cu²⁺, Gd³⁺ usw. Diese Ionen haben ungepaarte Elektronen in ihren elektronischen Orbitalen, was sie zu starken Quellen für paramagnetische Signale macht.
Quellen:
Natürlicher Quarz variiert erheblich in seiner Reinheit und enthält in der Regel einen höheren Anteil an metallischen Verunreinigungen.
Synthetischer Quarz, der durch Verfahren wie die Hydrolyse von Siliziumtetrachlorid hergestellt wird, weist einen weitaus höheren Reinheitsgrad auf und ist das bevorzugte Rohmaterial für die Herstellung hochwertiger Produkte. "EPR-grade" Produkte.
2. Herstellungsprozess und thermische Geschichte
Quarzglasrohre werden durch Hochtemperaturschmelzen, Ziehen und kontrolliertes Abkühlen hergestellt, und jeder Schritt in diesem Prozess ist entscheidend.
Die Atmosphäre schmilzt:
Die Verarbeitung in einer reduzierenden Atmosphäre (reich an Wasserstoff, Kohlenmonoxid oder Vakuum) kann bestimmte hochvalente Metallionen (wie Fe³⁺ zu Fe²⁺) reduzieren, und Fe²⁺ zeigt oft ein noch stärkeres paramagnetisches Verhalten.
Im Gegensatz dazu trägt eine oxidierende Atmosphäre zur Unterdrückung der Bildung bestimmter paramagnetischer Defekte bei.
Aufheiz-/Abkühlrate (thermischer Verlauf):
Dies ist der Schlüssel zur Bildung von intrinsischen Strukturdefekten.
- Durch schnelles Abkühlen (Quenchen) werden instabile Hochtemperaturstrukturen eingefroren, wodurch die Bildung eines perfekten Gitters verhindert wird, und es entstehen häufig paramagnetische Punktdefekte wie E'-Zentren (Silizium-Baumelbindungen) und NBOHCs (Non-Bridging Oxygen Hole Center).
- Langsames Glühen gibt den Atomen genügend Zeit, sich neu anzuordnen und strukturelle Defekte zu reparieren, wodurch der paramagnetische Hintergrund reduziert wird.
3. Nachbearbeitung
Selbst wenn das Rohr selbst nur wenige Fehler aufweist, können durch nachfolgende Arbeitsgänge wie Schneiden oder Versiegeln neue Fehler entstehen.
Mechanische Belastung:
Aggressives Schneiden oder Schleifen erzeugt erhebliche lokale Spannungen, die Si-O-Bindungen brechen können, was zu paramagnetischen Defekten führt.
Qualität des Flammenpolierens:
Das Flammpolieren dient der Reparatur von Mikrorissen und Defekten, die durch das Schneiden entstanden sind.
Wenn jedoch die Flammenchemie (oxidierende/reduzierende Flamme), die Temperatur oder die Dauer schlecht kontrolliert werden, können neue Verunreinigungen eingebracht oder die Oberflächenchemie verändert werden, so dass stattdessen die Defekte zunehmen.
Kontaminationsrisiko:
Klemmen, Vorrichtungen oder Staub in der Arbeitsumgebung können bei der Bearbeitung als Quelle für Metallverunreinigungen dienen.
4. Umweltexposition und Bestrahlung
Fertige Quarzrohre können sich während der Lagerung oder Verwendung weiter verändern.
Hochenergetische Bestrahlung:
Die Bestrahlung mit γ-, Röntgen-, UV- oder Neutronenstrahlen kann das Material ionisieren, indem Elektronen aus ihren Positionen herausgeschlagen werden, wodurch neue paramagnetische Defekte wie bestrahlungsinduzierte E'-Zentren entstehen.
Aus diesem Grund erfordern einige High-End-Anwendungen Quarzkomponenten mit Strahlungsresistenz.
Chemische Kontamination:
Der Kontakt mit korrosiven Chemikalien oder Reaktionen mit Metallproben bei hohen Temperaturen kann zu Oberflächenverätzungen oder Ionenaustausch führen, wodurch paramagnetische Spezies eingeführt werden.
Zusammenfassung und Zusammenhänge zwischen diesen Faktoren
Verstehen, wie diese Faktoren zusammenwirken:
- Die Reinheit des Rohmaterials ist die Grundlage.
Sie bestimmt die Obergrenze der erreichbaren Produktqualität. - Im Mittelpunkt stehen Herstellungs- und Wärmeprozesse.
Sie bestimmen, ob sich die Produktion dieser Obergrenze annähern kann - oder viele neue Probleme schafft. - Die Nachbearbeitung ist der Schutz.
Eine sorgfältige Arbeitsweise schützt das Produkt, eine schlechte Arbeitsweise zerstört die bisherigen Bemühungen. - Umwelteinflüsse und Bestrahlung sind externe Herausforderungen.
Sie testen die Stabilität von Quarzprodukten unter extremen Bedingungen.
Für EPR-Anwendungen müssen die erforderlichen Quarzrohre verwendet werden:
- Verwenden Sie synthetischen Quarz oder ultrahochreinen natürlichen Quarz als Rohmaterial.
- Sie werden unter einer streng kontrollierten, hochreinen oxidierenden Atmosphäre geschmolzen und gezogen.
- Richtiges Glühen zur Beseitigung von Wärmespannungsfehlern.
- Sie werden mit präzisen Methoden in einer sauberen Umgebung geschnitten und flammenpoliert.
- Schließlich müssen sie an einem echten EPR-Spektrometer validiert werden, um sicherzustellen, dass die Hintergrundsignale niedrig genug sind, um nicht mit extrem schwachen Zielsignalen zu interferieren.
Welche Experimente werden durch defekte Quarzröhren beeinträchtigt und führen zu Folgefehlern (Teil 3 von 5)
Defekte Quarzrohre (d. h. Rohre mit paramagnetischen Defekten) beeinträchtigen nicht nur Experimente zur paramagnetischen Elektronenresonanz (EPR). Sie können eine Kaskade von "sekundären Katastrophen" oder "sequenziellen Defekten" in einem breiten Spektrum von Präzisionsexperimenten verursachen, die auf ultrahochreine Materialien und extrem geringe Hintergrundstörungen angewiesen sind.
Sequentielle Defekte" beziehen sich hier auf eine Kettenreaktion, bei der die Hintergrundstörung durch das Quarzrohr - eine wesentliche experimentelle Komponente - zu einer Verzerrung der Daten, zu falschen Schlussfolgerungen und zu einer Verschwendung von experimentellen Ressourcen führt.
Im Folgenden werden die wichtigsten betroffenen Versuchsarten und die spezifischen Mechanismen aufgeführt.
1. Elektronen-Paramagnetische-Resonanz-Spektroskopie (EPR/ESR) - Direkte Auswirkungen
Mechanismus der Beeinflussung
Dies ist die direkteste und schwerwiegendste Auswirkung. Paramagnetische Signale aus dem Quarzrohr selbst (wie Fe³⁺/Fe²⁺, Cr³⁺, Mn²⁺ usw.) überlagern direkt die Probensignale.
Daraus resultierende "Defekte"
- Maskierung schwacher Signale:
Schwache paramagnetische Signale der Probe (z. B. Defekte in geringer Konzentration oder seltene Radikale) können vollständig im Hintergrundrauschen des Quarzrohrs untergehen und zu falsch-negativen Ergebnissen führen. - Spektrale Verzerrung und Fehlinterpretation:
Komplexe Hintergrundsignale können dazu führen, dass Spektren nicht mehr aufgelöst werden können, oder dass Forscher fälschlicherweise von Quarz stammende Peaks als von der Probe stammende Merkmale identifizieren, was zu völlig falschen Schlussfolgerungen über magnetische Zentren, Konzentration und chemische Umgebung führt. - Die quantitative Analyse wird ungültig:
Jede auf der Intensität basierende quantitative Berechnung wird bedeutungslos, wenn der hohe Hintergrund nicht genau abgezogen werden kann.
2. Prüfung optoelektronischer Materialien und Bauelemente (OLED, Photovoltaik usw.)
Mechanismus der Beeinflussung
Für viele optoelektronische Materialien - wie z. B. organische Emitter und Perowskite - sind Lebensdauertests, Messungen der Quanteneffizienz und Photolumineszenzanalysen in einer inerten Atmosphäre oder im Vakuum erforderlich, die häufig in Quarzröhren eingeschlossen sind.
Daraus resultierende "Defekte"
- Katalytische Zersetzung:
Metallverunreinigungen in Quarzrohren (z. B. Fe oder Cu) können bei Licht oder elektrischer Anregung als katalytische Zentren wirken. Dadurch wird der photooxidative Abbau beschleunigt, was den Forschern vorgaukelt, das Material sei instabil, obwohl das Problem in Wirklichkeit im Quarzrohr liegt. - Löschung der Emission:
Paramagnetische Defekte dienen als Energie- oder Ladungsfallen und bewirken eine nichtradiative Löschung von Exzitonen. Dies führt zu einer deutlich niedrigeren PLQY und einer geringeren Leistung der Bauelemente (z. B. OLED-Lebensdauer und -Wirkungsgrad), was die Bewertungsergebnisse verzerrt.
3. Chemische Hochtemperaturreaktionen (insbesondere Katalyseforschung)
Mechanismus der Beeinflussung
Quarzrohre werden häufig in Rohröfen für die Materialsynthese, die Katalysatoraktivierung oder die Prüfung katalytischer Reaktionen verwendet.
Daraus resultierende "Defekte"
- Unerwartete Katalyse:
Paramagnetische Verunreinigungen an Quarzrohrwänden können bei hohen Temperaturen aktiv werden und als "zweiter Katalysator" wirken. Die Forscher können ihrer Probe fälschlicherweise katalytische Aktivität zuschreiben oder sogar nicht vorhandene katalytische Eigenschaften "entdecken". - Kontamination der Proben:
Bei hohen Temperaturen können Verunreinigungen diffundieren oder sich aus der Röhrenwand verflüchtigen, die Probe verunreinigen, die Zusammensetzung und Eigenschaften verändern und Synthese- oder Testergebnisse nicht mehr reproduzierbar machen.
4. Lagerung und Handhabung von ultrahochreinen Proben
Mechanismus der Beeinflussung
Für die Lagerung von Proben, die extrem empfindlich auf Metallverunreinigungen reagieren, wie z. B. Biomakromoleküle, Halbleiter-Nanokristalle (Quantenpunkte) und hochreine Reagenzien.
Daraus resultierende "Defekte"
- Kontamination der Proben:
Verunreinigungsionen können aus der Quarzrohrwand herausgelöst werden und die gelagerten Proben kontaminieren, wodurch alle nachfolgenden Analysen (Fluoreszenz, Elektrochemie usw.) gestört werden können.
5. Bestimmte optische Messungen
Mechanismus der Beeinflussung
Paramagnetische Defektzentren weisen in der Regel spezifische optische Absorptionsbanden auf.
Daraus resultierende "Defekte"
- Hintergrundabsorption:
Bei UV-Vis-Transmissions- oder Fluoreszenzanregungs- und -emissionsmessungen verringert die Eigenabsorption des Quarzrohrs (insbesondere im UV-Bereich) das Signal-Rausch-Verhältnis und führt zu Hintergrundstörungen, was die genaue Bewertung der optischen Eigenschaften beeinträchtigt.
Schlussfolgerung
| Betroffene Experimenttypen | Kernmechanismen der Einflussnahme | Daraus resultierende "Folgemängel" (Konsequenzen) |
|---|---|---|
| EPR/ESR-Spektroskopie | Direkte Signaleinblendung | Falsch-negative/falsch-positive Ergebnisse, spektrale Verzerrung, quantitatives Versagen, falsche Schlussfolgerungen |
| Optoelektronische Materialprüfung | Katalytischer Abbau, Energielöschung | Unterschätzung der Materialleistung (Effizienz/Lebensdauer), falsche Bewertung der Stabilität |
| Katalytische Hochtemperaturreaktionen | Unerwartete Katalyse, Probenkontamination | Fehleinschätzung der aktiven Stellen, falsche katalytische Leistung, nicht reproduzierbare Ergebnisse |
| Hochreine Probenlagerung | Auslaugung von Metallionen | Probenkontamination, Verfälschung aller nachfolgenden Analysedaten |
| Optische Präzisionsmessungen | Hintergrund Absorption | Verringertes Signal-Rausch-Verhältnis, geringere Messgenauigkeit |
Daher ist die Wahl eines "EPR-grade" oder "ultrahochreinen" Quarzrohrs weit mehr als nur die Erfüllung der Anforderungen eines einzelnen Experiments. Es ist eine grundlegende Investition, um die Zuverlässigkeit der Forschungsdaten, die Genauigkeit der Schlussfolgerungen und die Reproduzierbarkeit der Experimente über die gesamte Forschungskette hinweg sicherzustellen.
Für die wissenschaftliche Spitzenforschung bedeutet die Einsparung von Kosten für wichtige Verbrauchsmaterialien einen Schaden, der weit über den Wert des Gefäßes selbst hinausgeht. Sie wirkt sich nicht nur auf EPR-Tests aus, sondern verursacht durch Mechanismen wie Katalyse, Quenching und Kontamination eine Kette negativer Auswirkungen auf mehrere Forschungsschritte, die von einer ultrareinen Umgebung abhängen.
Es wird empfohlen, für wichtige Experimente vorrangig spezielle Quarzprodukte zu verwenden, die aus hochreinem synthetischem Siliziumdioxid bestehen und unter streng kontrollierten Bedingungen hergestellt werden, und vor der Verwendung die erforderlichen Hintergrundtests durchzuführen.

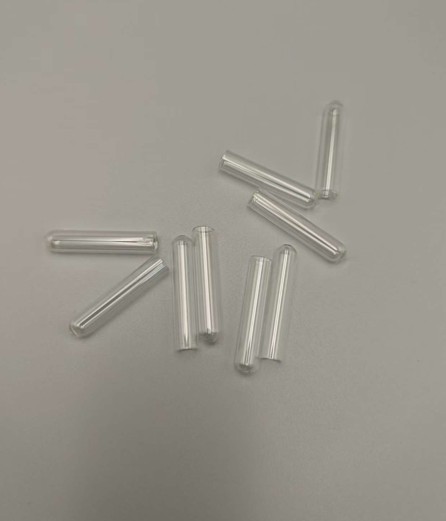

Welche Art von Quarzröhren kann das Problem der paramagnetischen Defekte lösen? (Teil 4 von 5)
Um das Problem der paramagnetischen Defekte zu lösen, reicht es nicht aus, sich auf eine einzige Verbesserung zu verlassen. Stattdessen muss ein strenges und umfassendes "hochreines Fertigungssystem" von Anfang bis Ende eingeführt werden.
Im Folgenden sind die wesentlichen Bedingungen aufgeführt, die für die Herstellung von Quarzrohren erforderlich sind, die tatsächlich paramagnetische Defekte beseitigen. Dies definiert im Wesentlichen, was ein echtes "EPR-grade" oder "ultra-niedriger paramagnetischer Hintergrund" Quarzrohr ausmacht.
1. Hochreiner Rohstoff (Die Grundlage: Hochreiner Rohstoff)
Dies ist die Grundlage von allem. Wenn das Rohmaterial unrein ist, werden alle nachfolgenden Prozesse sinnlos.
Es muss synthetisches Quarzmaterial verwendet werden:
Die bevorzugte Option ist synthetischer Quarz, der mit dem SiCl₄-Dampfhydrolyseverfahren hergestellt wird. Dieser Prozess findet bei hoher Temperatur statt, wobei SiCl₄ (das leicht zu extrem hoher Reinheit gereinigt werden kann) mit Sauerstoff reagiert und SiO₂ bildet. Bei diesem Verfahren werden Metallverunreinigungen in erheblichem Maße entfernt, wodurch eine Reinheit erreicht wird, die selbst den besten natürlichen Kristallen weit überlegen ist.
Kontrolle von kritischen Verunreinigungen:
Besonders wichtig ist es, den Gehalt an Übergangsmetallen und Seltenen Erden wie Eisen (Fe), Chrom (Cr), Mangan (Mn), Kupfer (Cu), Titan (Ti) und Gadolinium (Gd) streng zu überwachen. Der ideale Wert muss im Bereich von ppb (parts per billion) liegen.
2. Kontrollierte Fusion und Zeichnungsumgebung (Der Prozess: Kontrollierte Fusion und Zeichnungsumgebung)
Der Produktionsprozess muss eine Sekundärkontamination vollständig verhindern.
Reinraumumgebung:
Ziehvorgänge müssen in einer Reinraumumgebung der Klasse 1000 oder 100 durchgeführt werden, um zu verhindern, dass Partikel aus der Luft in die Quarzschmelze fallen und zu Kontaminationsquellen werden.
Kontrolle von Hochtemperatur und Atmosphäre:
Das Schmelzen und Ziehen muss bei hohen Temperaturen in einer oxidierenden Atmosphäre (z. B. reinem Sauerstoff) erfolgen. Dies gewährleistet:
- Alle potenziellen organischen Verunreinigungen werden vollständig verbrannt.
- Metallverunreinigungen existieren als hochvalente Oxide (wie Fe₂O₃). Fe³⁺ ist weit weniger paramagnetisch als Fe²⁺, und einige hochvalente Zustände sind sogar diamagnetisch ohne EPR-Signal.
- Unterdrückung von intrinsischen Defekten wie "Sauerstoffleerstellen", die sich unter reduzierenden Bedingungen leicht bilden.
3. Präzise Wärmebehandlung beim Glühen (Die Kunst: Wärmebehandlung beim Glühen)
Dies ist ein entscheidender Schritt zur Beseitigung struktureller Mängel (wie z. B. E'-Zentren), der jedoch von normalen Herstellern oft übersehen wird.
Zweck:
Langsames und präzises Abbauen der inneren Spannungen, die sich während des Schmelzens und Abkühlens im Siliziumdioxidnetzwerk angesammelt haben, so dass die Atome in die stabilste Konfiguration mit der niedrigsten Energie übergehen können, wodurch gebrochene Bindungen "repariert" werden.
Prozess:
Das geformte Quarzrohr muss nach einer bestimmten Temperaturkurve (in der Regel über 1000 °C) über einen langen Zeitraum geglüht werden, gefolgt von einer extrem langsamen Abkühlung. Durch dieses Verfahren wird die Konzentration der paramagnetischen Punktdefekte wirksam reduziert.
4. Verschmutzungsfreie Nachbearbeitung (Das Detail: Nachbearbeitung ohne Verschmutzung)
Selbst wenn der Röhrenkörper perfekt ist, kann eine schlechte Nachbearbeitung alles zunichte machen.
Schneiden und Polieren:
Zum Schneiden müssen präzise Diamantwerkzeuge verwendet werden. Gewöhnliche Klingen können metallische Verunreinigungen verursachen und sind daher zu vermeiden. Beim Flammpolieren müssen hochreine Wasserstoff-Sauerstoff-Flammen anstelle von unreinen Brenngasen verwendet werden. Das Polieren schmilzt die Oberfläche, versiegelt Mikrorisse und schafft eine glatte, fehlerfreie Oberfläche.
Reinigung und Verpackung:
Das Endprodukt muss einer strengen Reinigung mit hochreinen Säuren (z. B. Königswasser und Flusssäure) und einer Spülung mit Reinstwasser in einer ultrasauberen Umgebung unterzogen werden, um alle Oberflächenverunreinigungen zu entfernen. Für die Verpackung müssen staubfreie, nicht ausschlagende Materialien verwendet werden.
Zusammenfassung
A Quarzrohr das in der Lage ist, Probleme mit paramagnetischen Defekten zu lösen, ist im Wesentlichen ein Präzisionsbauteil, das für wissenschaftliche Instrumente entwickelt wurde - kein gewöhnlicher Glasartikel. Das muss es sein:
- In Material: Hergestellt aus ultrahochreinem synthetischem Quarz.
- In Bearbeitung: Hergestellt in einem vollstufigen, kontaminationsfreien Arbeitsablauf unter oxidierender Atmosphäre und mit präzisem Wärmemanagement.
- Zur Überprüfung: Sie haben den EPR-Spektrometertest des Kunden bestanden - den "Goldstandard" für die Bewertung.
Wie hoch muss der Reinheitsgrad von Siliziumdioxid für Quarzglasröhren der EPR-Klasse sein (Teil 5 von 5)?
Reinheit: Ein kritischer technischer Indikator
Die Reinheit ist ein äußerst kritischer technischer Parameter. Für Quarzrohre, die für EPR-Anwendungen bestimmt sind, sind die Anforderungen an die Reinheit des Siliziumdioxids extrem hoch - weit über die Möglichkeiten von Standard-Quarz in industrieller oder optischer Qualität hinaus.
EPR-Qualität Quarzrohre erfordern in der Regel synthetisches Siliziumdioxid mit einem Reinheitsgrad von 99,999% oder mehr als fünf Neunen als Rohstoff. Die wichtigste Anforderung ist nicht die absolute Reinheit von SiO₂ selbst, sondern die strenge Kontrolle der gesamten metallischen Verunreinigungen, insbesondere der paramagnetischen Metallionen. Deren Gesamtkonzentration muss in der Regel unter 1 ppm liegen, und die wichtigsten Verunreinigungen müssen den ppb-Bereich erreichen.
Ausführliche Erläuterung
1. Reinheitsgrad: Synthetischer Quarz und die "Fünf Neunen"
Natürlicher Quarz vs. Synthetischer Quarz
Natürlicher Quarz - selbst der beste Kristall - enthält in der Regel 30-100 ppm oder mehr an metallischen Verunreinigungen (Al, Li, Na, K, Fe, Ti usw.), was ihn für EPR-Anwendungen völlig ungeeignet macht.
Synthetischer Quarz ist die einzige Möglichkeit. Er wird in der Regel durch die Dampfhydrolyse oder Dampfabscheidung von Siliziumtetrachlorid (SiCl₄) hergestellt. Das Prinzip ist, dass hochreines SiCl₄ bei hoher Temperatur mit Sauerstoff reagiert
(SiCl₄ + 2O₂ → SiO₂ + 2Cl₂↑),
SiO₂-Moleküle bilden, die sich nach und nach in einem Glaskörper ablagern.
Warum SiCl₄ verwenden?
Da SiCl₄ bei Raumtemperatur flüssig ist, kann es durch präzise Destillation bis zu 99,9999% (sechs Neunen) hoch gereinigt werden. Metallische Verunreinigungen bilden Chloride (z. B. FeCl₃) mit unterschiedlichen Siedepunkten, die bei der Destillation effektiv getrennt werden. Dies ist der Schlüssel zur Herstellung von hochreinem Siliziumdioxid-Rohmaterial.
2. Kernindikator: Gehalt an metallischen Verunreinigungen (insbesondere paramagnetische Ionen)
Für EPR-Anwendungen ist es für die Anwender nicht wichtig, ob SiO₂ 99,9% oder 99,999% ist; sie interessieren sich dafür, was in den verbleibenden 0,001% enthalten ist. Daher sind Berichte über die Konzentrationen metallischer Verunreinigungen wichtiger als der SiO₂-Reinheitsgrad.
Metallische Verunreinigungen insgesamt:
Hochwertige Quarzrohre der EPR-Qualität müssen die Gesamtmenge der metallischen Verunreinigungen unter 1 ppm.
Die wichtigsten paramagnetischen Verunreinigungen und ihre Grenzwerte
- Eisen (Fe):
Die häufigste und schädlichste paramagnetische Verunreinigung.
Erforderliche Konzentration: < 0,1-0,5 ppm - Chrom (Cr), Mangan (Mn), Vanadium (V), Kupfer (Cu):
Auch stark paramagnetisch.
Typische Anforderung: < 50 ppb (0,05 ppm) oder noch niedriger.
Andere Verunreinigungen:
Elemente wie Al, Ca, Mg, Na und K sind selbst nicht paramagnetisch, aber sie können die strukturelle Stabilität von Quarzglas beeinflussen oder als Koordinationszentren dienen, die indirekt die Bildung paramagnetischer Defekte beeinflussen. Daher müssen auch sie streng kontrolliert werden.
3. Prüfmethoden
Vor der Massenproduktion von Quarzglasrohren in EPR-Qualität ist eine Versuchsproduktion und -prüfung in kleinem Maßstab erforderlich. Zu den gebräuchlichsten Prüfmethoden gehören:
- GD-MS (Glimmentladungs-Massenspektrometrie):
Die Goldstandard-Methode für die Analyse von Spurenelementen in hochreinem Quarz.
Es kann die meisten metallischen Verunreinigungen bis in den ppb- und sogar ppt-Bereich nachweisen und liefert ein umfassendes Elementprofil. - ICP-MS/OES (Massenspektrometrie mit induktiv gekoppeltem Plasma / optische Emissionsspektrometrie):
Auch eine wirksame Methode zur hochpräzisen Analyse von Spurenelementen.
Zusammenfassung
Schlüsselfaktoren für EPR-Qualität Quarzrohre:
- Das Material muss synthetischer Quarz sein, der durch hochreine SiCl₄-Dampfhydrolyse hergestellt wird.
- SiO₂-Gehalt > 99,999%
- Gesamte metallische Verunreinigungen < 1 ppm
- Wichtige paramagnetische Verunreinigungen:
- Fe < 0,1-0,5 ppm
- Cr, Mn, etc. < 50 ppb
Besprechen Sie Ihre Bewerbungsanforderungen

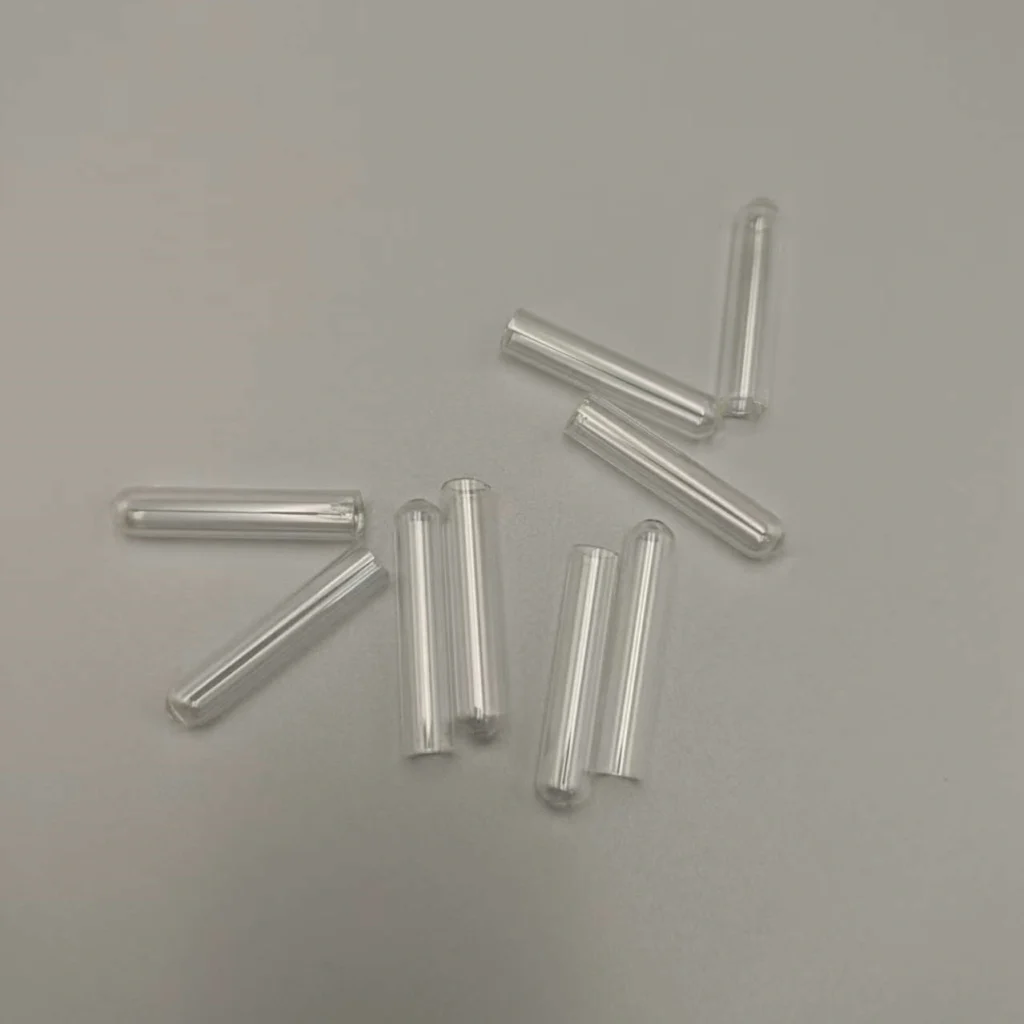

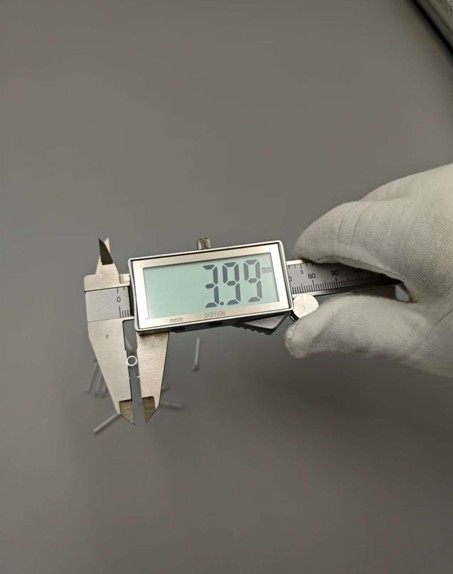

Wir stellen hochreine Quarzrohre her, die in Forschungs- und Versuchsumgebungen verwendet werden.
Wenn unerklärliche paramagnetische Signale ein Problem darstellen und die Reinheit des Quarzrohrs oder die Materialeigenschaften eine Rolle spielen, können Sie sich mit uns in Verbindung setzen, um die relevanten Materialüberlegungen zu besprechen.
Ähnliches Produkt:
German
English
Russian
French
Spanish
Italian
