Die Auswahl eines CVD-Ofenrohrs (Chemical Vapor Deposition) ist eine wichtige Entscheidung, denn sie wirkt sich direkt auf den Erfolg, die Reproduzierbarkeit und die Betriebskosten Ihrer Experimente oder Ihrer Produktion aus. Dabei handelt es sich nicht um einen einfachen "Standardprodukt"-Kauf, sondern um eine systematische Bewertung.
Im Folgenden finden Sie einen detaillierten und strukturierten Leitfaden für die Auswahl eines CVD-Ofenrohrs. Sie können Ihre Optionen unter den folgenden Aspekten bewerten:
Klärung der Kernprozessanforderungen (die Grundlage aller Entscheidungen)
Bevor Sie ein Gerät vergleichen, müssen Sie zunächst Ihren "Anwendungsfall" klären:
Zielmaterial und -verfahren:
Welches Material planen Sie zu züchten? (Zum Beispiel: Graphen, Kohlenstoff-Nanoröhren, hBN, TMDs, dünne Oxidschichten wie ZnO, Nitridschichten wie AlN). Handelt es sich um eine dünne Schicht oder ein Pulver? Verschiedene Materialien haben völlig unterschiedliche Anforderungen an Temperatur, Atmosphäre und Gleichmäßigkeit.
Maximale Betriebstemperatur:
Welche Höchsttemperatur benötigen Sie? (Zum Beispiel: 1000°C, 1200°C, 1500°C oder noch höher.) Dies bestimmt die Auswahl der Heizelemente und Ofenmaterialien.
Gleichmäßigkeit der Temperatur:
Welche Anforderungen stellen Sie an die Länge und Gleichmäßigkeit der Temperaturzonen? (Zum Beispiel: ±1°C @ 1000°C über 200 mm.) Um qualitativ hochwertige, gleichmäßige dünne Schichten zu erzielen, ist normalerweise eine extrem hohe Gleichmäßigkeit erforderlich.
Atmosphärische Umgebung:
In welcher Atmosphäre werden Sie arbeiten? (z. B. Hochvakuum (<10-⁵ Pa), Inertgase (Ar, N₂), reaktive Gase (H₂, CH₄, O₂)). Gasart und Druck bestimmen die Dichtungsleistung und Materialverträglichkeit des Rohrs.
Stichprobengröße und Durchsatz:
Wie groß ist Ihr Substrat? (z. B. 1×1 cm² Silizium-Wafer, 4/6-Zoll-Wafer oder große Folienstücke?) Verarbeiten Sie jeweils nur eine einzige Probe oder benötigen Sie eine Massenproduktion? Dies bestimmt den Durchmesser und die Länge der Röhre.
Budget-Bereich:
Ihr Budget bestimmt, wie viele Kompromisse Sie bei Leistung, Marke und Automatisierung eingehen können.
Eingehende Analyse der Kernkomponenten
Bewerten Sie auf der Grundlage Ihrer Prozessanforderungen die folgenden Kernkomponenten:
1. Ofenrohrmaterial - direkt der hohen Temperatur und Atmosphäre ausgesetzt
| Material | Ca. Maximale Temperatur | Vorteile | Benachteiligungen | Anwendbare Szenarien |
|---|---|---|---|---|
| Quarzglas | 1200°C (für kurze Zeit höher) | Hohe Reinheit, chemisch inert, transparent (gute Sichtbarkeit), relativ geringe Kosten | Spröde, zerbrechlich, schlechte Temperaturwechselbeständigkeit, Entglasung in Wasserstoffatmosphären bei hohen Temperaturen, schlechte Beständigkeit gegen Alkalimetalle | Am weitesten verbreitet, geeignet für die meisten CVD-Verfahren ohne Alkalimetalle oder Fluor und für Oxidations-/Reduktions-/Inert-Atmosphären |
| Rostfreier Stahl | ~400°C (höher erfordert Auskleidung) | Hohe mechanische Festigkeit, nicht zerbrechlich | Schlechtes Verhalten bei hohen Temperaturen, oxidiert leicht, Kontaminationsquelle bei hohen Temperaturen | Hauptsächlich für äußere Vakuumkammern und Niedertemperatur-Reaktionszonen |
| Tonerde-Keramik | 1600-1800°C | Hochtemperaturbeständigkeit, bessere Temperaturwechselbeständigkeit als Quarz, abriebfest | Undurchsichtig, teuer, komplexe Versiegelung, kann Spuren von Verunreinigungen enthalten | Ultrahohe Temperaturen (>1200°C) oder spezielle Atmosphären, die mit Quarz nicht kompatibel sind |
| Siliziumkarbid-Keramik | 1600°C | Hohe Temperaturbeständigkeit, gute Wärmeleitfähigkeit, ausgezeichnete Stabilität | Teuer, oxidiert in Sauerstoffatmosphäre, undurchsichtig | Hochtemperatur-CVD, insbesondere wenn schnelles Erhitzen/Abkühlen erforderlich ist |
Schlussfolgerung:
Für die meisten Forschungs- und Standardanwendungen, Quarzrohre sind die erste Wahl. Verwenden Sie Keramikrohre nur unter extrem hohen Temperaturen oder korrosiven Bedingungen, unter denen Quarz nicht funktioniert.
2. Heizelemente und Ofenstruktur - Bestimmen der Temperaturzone und Gleichmäßigkeit
Widerstandsdrahtheizung:
- Kanthal (Fe-Cr-Al): Maximal ~1200°C, kostengünstig, Verwendung an Luft.
- SiC-Stäbe: Bis zu ~1600°C, lange Lebensdauer, aber der Widerstand ändert sich mit der Zeit und erfordert eine Leistungsregelung.
- MoSi₂: Bis zu ~1800°C, in oxidierenden Atmosphären verwendet, wird mit der Zeit spröde.
Anzahl der Heizzonen:
- Einzelnes Gebiet: Einfach, kostengünstig, aber große Temperaturunterschiede und kurze einheitliche Zone.
- Multi-Zone (typischerweise 3-Zonen): Standard für hochwertige CVD. Die unabhängige Zonensteuerung schafft lange, gleichmäßige Zonen und präzise Heiz-/Kühlprofile - entscheidend für hochwertige, gleichmäßige Schichten.

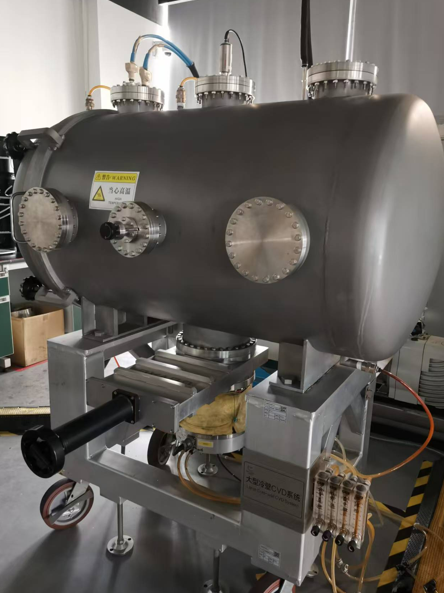

3. Vakuum- und Gaszufuhrsystem - Gewährleistet Reinheit und Kontrollierbarkeit
Vakuumniveau:
Die Auswahl der Pumpen richtet sich nach den Prozessanforderungen: mechanische Pumpe (bis zu 10-² Pa), Turbomolekularpumpe (bis zu 10-⁵ Pa oder besser) oder Trockenpumpe.
Versiegeln:
Das System muss eine ausgezeichnete Dichtheit aufweisen; alle Anschlüsse sollten mit Metalldichtungen oder Hochvakuum-O-Ringen aus Fluorkautschuk versehen sein.
Gasversorgungssystem:
- Massendurchflussregler (MFCs): Obligatorisch für eine präzise Steuerung des Gasflusses - unerlässlich für die Reproduzierbarkeit.
- Gasleitungen: Polierte Edelstahlrohre mit VCR- oder Swagelok-Hochvakuumanschlüssen zur Reduzierung von Totvolumen und Adsorption/Desorption.
- Vakuummeter: Mindestens ein Pirani-Manometer zur Überwachung des Unter- und Mitteldrucks.
- Auspuff-Behandlung: Obligatorisch. Wählen Sie je nach Abgasreaktivität Wäscher, Kühlfallen oder Brenner.
4.Steuerungssystem und Software - Automatisierung und Reproduzierbarkeit ermöglichen
Kontrollmethode:
Moderne CVD-Systeme sollten über eine vollautomatische SPS- und Touchscreen-HMI-Steuerung verfügen.
Programmierfähigkeit:
Muss komplexe Multisegment-Temperaturprogramme (Rampenraten, Zieltemperaturen, Haltezeiten, Kühlraten) und Multisegment-Gasflussprogramme unterstützen.
"Ein automatischer Prozessabschluss mit nur einem Klick" ist für reproduzierbare Experimente unerlässlich.
Schutz der Sicherheit:
Übertemperatur, Wasser-/Durchflussunterbrechung, Überstromschutz und Vakuumverriegelung (z. B. "kann nicht heizen, wenn das Vakuum nicht ausreicht") sind erforderlich, um die Sicherheit von Geräten und Bedienern zu gewährleisten.
Zusammenfassung des Beschaffungsprozesses
- Definieren Sie eine Anforderungsliste:
Führen Sie auf der Grundlage des ersten Abschnitts Ihre technischen Spezifikationen klar auf (T°max, Gleichmäßigkeit, Atmosphäre, Probengröße usw.). - Identifizieren Sie Lieferanten:
Finden Sie mehrere namhafte Lieferanten (im In- und Ausland), senden Sie ihnen Ihre Bedarfsliste und fordern Sie detaillierte technische Vorschläge und Angebote an. - Bewerten Sie technische Lösungen:
Vergleichen Sie ihre Vorschläge mit diesem Leitfaden - Material, Heizungskonfiguration (Anzahl der Zonen), Vakuumsystem (Pumpen, Dichtungen), Gasflusskonfiguration (MFC-Marke/Menge) und Merkmale des Steuersystems.
Fordern Sie den Bericht über die Prüfung der Temperaturgleichmäßigkeit des Ofens an. - Bewertung des Kundendienstes und der Unterstützung:
- Installation und Schulung: Beinhaltet es eine professionelle Einrichtung und Benutzerschulung?
- Garantiebestimmungen: Wie lange ist die Garantiezeit für die Kernkomponenten (Ofenkammer, Heizelemente)?
- Technische Unterstützung: Können sie eine schnelle und professionelle Fehlerbehebung bieten? Ist die Ersatzteilversorgung zuverlässig?
- Benutzer-Feedback: Nehmen Sie Kontakt zu bestehenden Nutzern auf, um die tatsächliche Leistung und Servicequalität zu verstehen.
Letzte Mahnung
Für CVD-Verfahren, Temperaturgleichmäßigkeit und Gleichmäßigkeit des Gasströmungsfeldes sind der Schlüssel zur Herstellung hochwertiger, einheitlicher Materialien.
Ein gut durchdachtes Mehrzonenofen und eine CFD-optimierter Gaseinlass (z. B. Duschkopf) sind oft wichtiger als extreme Höchsttemperaturen oder Ultrahochvakuum.
Konzentrieren Sie sich nicht auf einen einzigen Parameter und vernachlässigen Sie nicht das Gesamtgleichgewicht des Designs.
