Ce-Ti Co-dotierte Quarzglasröhren: Anwendungen, Farbe, Solarisation
Auf dieser Seite sind mehrere Artikel zusammengefasst, die erklären, wie Ce-Ti-codotierte Quarzrohre verhalten sich in realen Anwendungen, einschließlich ihrer blau-violetten Farbe, ihrer UV-Leistung und ihrer Beständigkeit gegen Solarisation.
Es richtet sich an Leser, die mit UV-, medizinischen oder strahlungsempfindlichen Systemen arbeiten und ein besseres Verständnis des Materialverhaltens und der Materialauswahl benötigen.
Die Rolle von Cerium (Ce) in Quarzröhren
Einleitung: Warum Cerium zu Quarzglas hinzufügen?
Dotierung von Quarzrohren mit Cerium (Ce) ist ein äußerst wichtiger technischer Ansatz, dessen Hauptzweck ganz klar ist:
Kernfunktion: Erhebliche Verbesserung der Strahlungsbeständigkeit gegen UV-induzierte Verdunkelung von Quarzglas.
Mit anderen Worten: Die Cer-Dotierung verhindert, dass das Quarzrohr unter starker UV-Bestrahlung dunkel wird und altert, so dass die UV-Durchlässigkeit langfristig und stabil bleibt.
Detaillierter Mechanismus: So funktioniert Cerium
Das Funktionsprinzip dahinter ist ein cleverer "Opferschutz"-Mechanismus.
Grundursache des Problems
Wenn hochreine Quarzrohre energiereicher kurzwelliger UV-Strahlung (insbesondere <250 nm) ausgesetzt werden, werden die internen Mikrodefekte (wie sauerstoffarme Zentren und Verunreinigungsionen) aktiviert und bilden lichtabsorbierende "Farbzentren", wodurch der Quarz dunkler wird und die UV-Durchlässigkeit abnimmt.
Dieser Prozess wird als strahleninduzierte Verdunkelung bezeichnet.
Einführung von Cerium
Bei der Herstellung von Quarzglas werden geringe Mengen an Cer (in der Regel Ce³⁺- und Ce⁴⁺-Ionen) in Form von Ceroxid (CeO₂) oder anderen Verbindungen zugesetzt, so dass sich die Ionen gleichmäßig im Glasnetzwerk verteilen können.
Arbeitsmechanismus
Cerium-Ionen wirken als "Energiefalle" oder "Opfermittel" im Inneren des Glases.
Wenn hochenergetische UV-Photonen auf das Material treffen, würde ihre Energie normalerweise die Si-O-Si-Bindungen im Quarznetzwerk aufbrechen und Farbzentren bilden.
Das Vorhandensein von Cer-Ionen bietet jedoch ein Energieniveau, das leichter anzuregen ist.
Die energiereichen Photonen werden bevorzugt von Cer-Ionen absorbiert, was zu Valenzzustandsübergängen führt (Ce³⁺ ⇌ Ce⁴⁺), und die absorbierte Energie wird durch die Freisetzung energieärmerer Photonen (z. B. sichtbares Licht) oder Wärme abgeführt.
Einfache Analogie
Cerium wirkt wie ein "Blitzableiter" und absorbiert aktiv die "Energieblitze", die die Quarzglasstruktur beschädigt hätten. Durch seine eigene Aufopferung schützt es den Quarz vor der Bildung von Farbzentren.
Haupteigenschaften und Vorteile von Cer-dotierten Quarzglasröhren
Außergewöhnliche Strahlungsresistenz
Dies ist der wichtigste Vorteil. Bei langfristiger Bestrahlung mit tiefen UV-Quellen (wie Quecksilberlampen, Xenonlampen, Excimer-Lampen) weisen ceriumdotierte Quarzröhren einen minimalen UV-Durchlässigkeitsverlust auf, was die Lebensdauer erheblich verlängert.
Beibehaltene UV-Durchlässigkeit
Obwohl die Cer-Dotierung zu einer schwachen intrinsischen Absorption unterhalb von 350 nm führt (im Vergleich zu ultrahochreinem synthetischem Quarz), wird ein kleiner Teil der anfänglichen Durchlässigkeit im Austausch für eine extreme Langzeitstabilität geopfert.
Für Anwendungen, die eine lange Lebensdauer und eine stabile Leistung erfordern, ist dies ein entscheidender Kompromiss.
Merkmale des Erscheinungsbildes
Cer-dotierte Quarzrohre weisen in der Regel einen leichten Gelbstich auf (aufgrund der UV-Absorption durch Cer-Ionen), der sie von farblosen hochreinen Quarzrohren unterscheidet.
Primäre Anwendungsfelder
Mit Cerium dotierte Quarzrohre sind das bevorzugte Material für die folgenden hochintensiven UV-Anwendungen:
- UV-Lampen mit hoher Intensität: z. B. UV-Härtungslampen (Druck, Beschichtungen, Klebstoffe) und UV-Sterilisationslampen (insbesondere für Hochleistungs-Wasseraufbereitungs- und Luftreinigungssysteme)
- Excimer-Lampen: Sie emittieren spezifische Wellenlängen (z. B. 172 nm, 222 nm, 308 nm) von Edelgasentladungslicht mit extrem kurzen Wellenlängen und hoher Photonenenergie, was sehr strahlungsbeständige Materialien erfordert.
- Halbleiterlithographie-Werkzeuge: verwendet in bestimmten UV-bezogenen Hilfsgeräten oder Beleuchtungssystemen
- Wissenschaftliche Forschungslichtquellen: Experimentelle Systeme, die eine langzeitstabile UV-Leistung erfordern
Schlussfolgerung
Cerium fungiert als Stabilisator in Quarzröhren und absorbiert energiereiche Strahlung durch einen Opfermechanismus. Dadurch wird die strahlungsbedingte Verdunkelung wirksam unterdrückt und eine langfristige, stabile Leistung von Quarzglasrohren gewährleistet, die in rauen UV-Umgebungen betrieben werden.
Branchen, die Ce-Ti-codotierte Quarzröhren benötigen
Ce-Ti-co-dotierte Quarzrohre sind aufgrund ihrer hervorragenden Verdunkelungsleistung und ihrer einzigartigen tiefblauen Filtereigenschaften unverzichtbare Materialien in Branchen, die eine extrem hohe Stabilität und spektrale Reinheit von ultravioletten Lichtquellen verlangen.
Ihre Hauptanwendungsbereiche sind die folgenden:
1. UV-Härtung
Dies ist die wichtigste und am weitesten verbreitete Anwendung von Ce-Ti-ko-dotierten Quarzrohren.
Funktion:
Zur Herstellung von Lampenröhren für hochintensive UV-härtende Quecksilberlampen und Metallhalogenidlampen.
Warum sie unverzichtbar sind:
- Anti-Aging:
UV-Härtungslampen arbeiten mit extrem hoher Leistung und enthalten reichlich kurzwelliges UV (UVC, UVV). Herkömmliche Quarzröhren verdunkeln sich schnell, was zu einem raschen Abfall der UV-Leistung und einer geringeren Aushärtungseffizienz führt. Co-dotierte Ce-Ti-Röhren sorgen für eine langfristig stabile Leistung und verlängern die Lebensdauer der Lampe. - Optische Filterung:
Ihre tiefblaue Eigenschaft absorbiert das meiste sichtbare und infrarote Licht, was zu einer "reineren" UV-Leistung führt. Dadurch wird eine unnötige Erwärmung (thermische Wirkung) der ausgehärteten Werkstücke vermieden - was für wärmeempfindliche Materialien wie Kunststoffe, Folien und Elektronik entscheidend ist - und gleichzeitig die Aushärtungseffizienz verbessert.

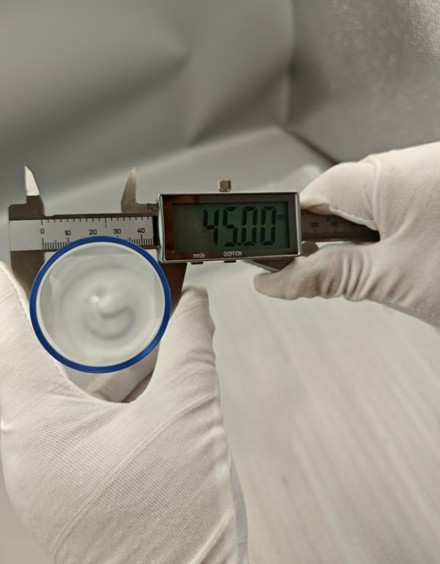

2. High-End-UV-Sterilisation (Desinfektion)
Hauptsächlich in Hochleistungssterilisationssystemen mit langer Lebensdauer verwendet.
Funktion:
Wird in hochintensiven Quecksilberlampen oder Excimer-Lampen zur Wasseraufbereitung, Luftreinigung und Oberflächendesinfektion verwendet.
Warum sie unverzichtbar sind:
- Lange Lebensdauer und Stabilität:
Industrielle und kommunale Desinfektionssysteme arbeiten oft rund um die Uhr. Lampenröhren müssen eine stabile UV-Intensität aufweisen, um die Sterilisationsleistung zu gewährleisten. Die Alterungsbeständigkeit von Ce-Ti-codotierten Röhren gewährleistet eine zuverlässige Sterilisationsleistung und längere Wartungsintervalle. - Hohe Leistungstoleranz:
In diesen Systemen werden Lampen mit extrem hoher Leistung verwendet, die eine außergewöhnliche Strahlungsbeständigkeit des Quarzmaterials erfordern.
3. Druck und Plattenherstellung
Funktion:
Wird als Belichtungslichtquelle in PS-Plattenbelichtungsmaschinen und CTP-Plattenherstellungssystemen verwendet.
Warum sie unverzichtbar sind:
Für eine schnelle Belichtung ist eine hohe UV-Intensität erforderlich. Die Stabilität der Lampenleistung wirkt sich direkt auf die Qualität und Konsistenz der Platten aus. Ko-dotierte Ce-Ti-Röhren gewährleisten, dass die Belichtungsenergie während der gesamten Lebensdauer der Lampe konstant bleibt.
4. Halbleiterlithographie
Obwohl sie nicht für die fortschrittlichste EUV-Lithografie verwendet werden, werden sie in Hilfsprozessen eingesetzt.
Funktion:
Wird in der Maskeninspektion, in Beleuchtungssystemen für die Ausrichtung und in einigen Lithografie-Lichtquellen der älteren Generation verwendet.
Warum sie unverzichtbar sind:
Die Halbleiterherstellung erfordert extreme Prozessstabilität und Kontrollierbarkeit. Jegliche Fluktuation der Lichtquelle muss eliminiert werden. Mit Ce-Ti kodotierte Quarzrohre gewährleisten absolute Stabilität der Hilfslichtquellen über lange Betriebszeiten.
5. Wissenschaftliche Forschung & Spezialbeleuchtung
Funktion:
Wird in wissenschaftlichen Versuchsgeräten verwendet, die stabile UV-Quellen, Anregungsquellen für Spektrometer und Fluoreszenz-Detektionssysteme benötigen.
Warum sie unverzichtbar sind:
Wissenschaftliche Forschung erfordert reproduzierbare Bedingungen und zuverlässige Daten. Eine sich verschlechternde Lichtquelle führt Variablen ein und beeinträchtigt die experimentelle Genauigkeit. Ko-dotierte Ce-Ti-Röhren bieten eine "konstante" UV-Basislinie für die Forschung.
6. Medizinische Phototherapie
Funktion:
Wird in UV-Phototherapiegeräten zur Behandlung von Hautkrankheiten wie Psoriasis und Vitiligo verwendet.
Warum sie unverzichtbar sind:
Die medizinische Behandlung erfordert eine strenge Dosissteuerung. Ärzte müssen die Dosis der UV-Strahlung je nach Zustand des Patienten genau festlegen. Dies erfordert eine äußerst stabile und vorhersehbare Lichtleistung. Ko-dotierte Ce-Ti-Röhren gewährleisten die Sicherheit und Wirksamkeit der Behandlung.
Zusammenfassung: Warum sich diese Branchen dafür entscheiden
| Industrie | Kernanforderung | Wert, den Ce-Ti-ko-dotierte Quarzröhren liefern |
|---|---|---|
| UV-Härtung | Effizienz, Stabilität, geringe Wärmebelastung | Anti-Aging, Filterung (Entfernung von IR- und sichtbarem Licht) |
| High-End-Sterilisation | Langfristige Stabilität, hohe Leistung, Zuverlässigkeit | Außergewöhnliche Strahlungsbeständigkeit, lange Lebensdauer |
| Druck und Plattenherstellung | Konsistente Qualität der Belichtung | Stabile Ausgangsleistung |
| Halbleiter | Prozesskontrolle, absolute Stabilität | Äußerste Zuverlässigkeit, da die Variablen der Lichtquelle eliminiert werden |
| Wissenschaftlich und medizinisch | Genaue Daten, präzise Dosierung | Stabile und vorhersehbare UV-Leistung |
Schlussfolgerung
Bei Ce-Ti-codotierten Quarzrohren handelt es sich nicht um Allzweckmaterialien, sondern um hochwertige Spezialmaterialien, die entwickelt wurden, um die besondere Herausforderung der Langzeitstabilität und spektralen Reinigung in hochintensiven UV-Lichtquellen zu lösen.
Sie werden vor allem in Industriezweigen eingesetzt, in denen die Effizienz der Produktion und die Zuverlässigkeit der Prozesse als entscheidend angesehen werden.
Zwar sind die Materialkosten höher, doch die deutlich längere Lebensdauer, die stabile Produktionsqualität und die geringeren Ausfallzeiten gleichen die Kosten vollständig aus.
Für welche medizinischen und phototherapeutischen Geräte werden Ce-Ti-co-dotierte Quarzröhren benötigt?
Im Bereich der medizinischen Phototherapie werden Ce-Ti-co-dotierte Quarzröhren nicht in allen Geräten eingesetzt. Vielmehr werden sie speziell in High-End-Geräten eingesetzt, die eine extrem hohe Stabilität und lange Lebensdauer der Lichtquelle erfordern.
Diese Geräte nutzen in erster Linie die biologische Wirkung ultravioletter Strahlung für die Behandlung, und Ce-Ti-Quarzrohre dienen als eine der Hauptkomponenten, die eine genaue therapeutische Dosierung und eine sichere, effektive Leistung gewährleisten.
Nachfolgend sind die wichtigsten Kategorien von medizinischen und phototherapeutischen Geräten aufgeführt, für die diese spezielle Art von Quarzröhren benötigt wird:
1. Ultraviolette Phototherapiegeräte
Dies ist der am weitesten verbreitete Bereich, in dem Geräte mit hochintensiver UV-Strahlung zur Behandlung verschiedener Hautkrankheiten eingesetzt werden.
Ganzkörper-UV-Phototherapie-Kammern
Beschreibung:
Eine große Kammer, in der ein Patient stehen kann und deren Innenwände mit hochintensiven UV-Lampen ausgekleidet sind.
Warum Ce-Ti-Quarzröhren benötigt werden:
Behandlungen für Krankheiten wie Psoriasis und Vitiligo erfordern in der Regel mehrere Sitzungen. Die Ärzte berechnen die genaue Strahlungsdosis für jede Sitzung (oft in Joule pro Quadratzentimeter gemessen). Wenn die Leistung der Lampe aufgrund der Verdunkelung der Strahlung nachlässt, erhält der Patient möglicherweise eine unzureichende Dosis (schlechte therapeutische Wirkung) oder er verlängert unbeabsichtigt die Bestrahlungszeit, um dies zu kompensieren (erhöhtes Verbrennungsrisiko).
Ce-Ti-Röhren gewährleisten eine stabile und vorhersehbare UV-Leistung über die gesamte Lebensdauer der Lampe und bilden die Grundlage für die Sicherheit und Wirksamkeit der Behandlung.
Handgeräte / Lokale UV-Phototherapiegeräte
Beschreibung:
Kleine Geräte zur Behandlung lokalisierter Hautläsionen.
Warum Ce-Ti-Quarzröhren benötigt werden:
Ähnlich wie bei Ganzkörperkammern ist eine genaue Dosierung unerlässlich. Dies ist besonders wichtig für Phototherapiegeräte für den Heimgebrauch, bei denen eine stabile Geräteleistung für die Selbstbedienung des Patienten entscheidend ist.
UV-Vitiligo-Behandlungssysteme
Beschreibung:
Häufig auf der Grundlage von 308 nm Excimer-Licht (oder Laser), eine der wirksamsten modernen Behandlungen für Vitiligo.
Warum Ce-Ti-Quarzröhren benötigt werden:
Die Anregungslampe eines 308-nm-Excimer-Geräts ist dessen Kernstück. Sie muss mit extrem hoher Leistung arbeiten, um starke UV-Strahlung für die Gasanregung zu erzeugen. Die Quarzröhre ist hier einer extrem rauen Bestrahlungsumgebung ausgesetzt.
Nur Ce-Ti-Materialien mit hervorragender Strahlungsbeständigkeit können eine langfristig stabile Leistung und Lebensdauer gewährleisten. Gewöhnliche Quarzrohre altern und versagen unter solchen Bedingungen schnell.
2. Medizinische UV-Sterilisationsgeräte
Obwohl für Standard-Sterilisationslampen herkömmliches Quarzglas verwendet werden kann, erfordern medizinische Anwendungen eine höhere Stabilität - ein Szenario, in dem Ce-Ti-Rohre unverzichtbar werden.
Luft-/Oberflächendesinfektionssysteme für Krankenhäuser
Beschreibung:
Einsatz in Operationssälen, Patientenzimmern und Biosicherheitslaboratorien in stationären Desinfektionssystemen oder Umluftsterilisationsanlagen.
Warum Ce-Ti-Quarzröhren benötigt werden:
Solche Systeme erfordern oft einen 24/7-Dauerbetrieb oder eine sehr hohe Nutzungsfrequenz.
Die Ce-Ti-Quarzröhren halten die sterilisierende UV-Intensität über einen längeren Zeitraum oberhalb der vorgesehenen Dosierung aufrecht, was eine zuverlässige Desinfektionsleistung gewährleistet und gleichzeitig die Häufigkeit der Wartung und des Austauschs deutlich reduziert - und damit die Betriebskosten und Sicherheitsrisiken im Krankenhaus senkt.
Systeme zur Wasserdesinfektion
Beschreibung:
Wird bei der Abwasserbehandlung in Krankenhäusern, Kliniken und Labors eingesetzt, um Krankheitserreger vor der Einleitung zu inaktivieren.
Warum Ce-Ti-Quarzröhren benötigt werden:
Auch hier sind langfristige Stabilität und Zuverlässigkeit entscheidende Voraussetzungen.
3. Ausrüstung zur Blutbehandlung und Pathogeninaktivierung
Dies ist ein hochspezialisierter Anwendungsbereich.
Beschreibung:
Bestimmte Wellenlängen von UV-Licht (z. B. UVC) werden zur Bestrahlung von Blutprodukten (z. B. Plasma und Blutplättchen) verwendet, um Viren (HIV, Hepatitisviren usw.) und Bakterien zu inaktivieren, ohne die funktionellen Blutbestandteile zu schädigen.
Warum Ce-Ti-Quarzröhren benötigt werden:
Dieses Verfahren erfordert eine äußerst präzise Strahlendosierung
- Zu wenig: Krankheitserreger werden nicht wirksam inaktiviert.
- Zu viel: Blutbestandteile können geschädigt werden.
Daher muss die Lichtquelle eine außergewöhnlich stabile Leistung ohne zeitliche Beeinträchtigung erbringen.
Mit Ce-Ti kodotierte Quarzrohre sind ideal für die Herstellung von UV-Lichtquellen für solche Geräte.
Zusammenfassung: Gemeinsame Merkmale von Geräten mit Ce-Ti-codotierten Quarzröhren
Medizinische Geräte, die Ce-Ti-Quarzrohre benötigen, erfüllen in der Regel eines oder mehrere der folgenden Kriterien:
- Dosierungskritische Anwendungen:
Die therapeutische oder sterilisierende Wirkung steht in direktem Zusammenhang mit der empfangenen UV-Dosis. Jede Ungenauigkeit kann zu Behandlungsfehlern oder Sicherheitsrisiken führen. - Hochintensive Leistungsanforderungen:
Die Geräte arbeiten mit extrem hoher UV-Lampenleistung, was hohe Anforderungen an die Alterungsbeständigkeit des Quarzmaterials stellt. - Langfristige Zuverlässigkeit:
Wird für den Dauerbetrieb oder langfristige Stabilitätsszenarien verwendet, bei denen ein Lampenwechsel schwierig oder kostspielig ist. - Professionelle, hochwertige Anwendungen:
Normalerweise findet man sie in Krankenhäusern, Fachkliniken oder biologischen Labors und nicht in Produkten für den Hausgebrauch.
Daher werden Ce-Ti-kodotierte Quarzglasrohre für professionelle medizinische Phototherapiegeräte der Spitzenklasse gewählt, um Folgendes zu erreichen genaue Dosierungskontrolle und zuverlässige Lebensdauer. Hinter dieser Entscheidung steht ein starkes Engagement für die Sicherheit der Patienten und die Wirksamkeit der Behandlung.
Was ist Solarisation (strahlungsinduzierte Verdunkelung)?
Schauen wir uns ein sehr wichtiges und einzigartiges Phänomen bei Quarzglas genauer an: die strahleninduzierte Verdunkelung.
Kerndefinition
Strahlungsinduzierte Verdunkelung, auch Solarisation genannt, bezieht sich auf die Bildung von Defektzentren in Quarzglas, wenn es energiereicher Strahlung wie kurzwelliger Ultraviolett-, Röntgen- oder Gammastrahlung ausgesetzt wird. Diese Defekte führen zu einer signifikanten und irreversiblen Abnahme der Durchlässigkeit im UV- und sichtbaren Bereich, insbesondere im Bereich von 200-300 nm. Einfach ausgedrückt, wird das Glas nach der Bestrahlung "dunkler" oder "verfärbt".
Man kann sich das so vorstellen, dass das Glas "lichtgealtert" oder "sonnenverbrannt" wird.
Warum kommt es zu einer durch Strahlung verursachten Verdunkelung?
Der Grund dafür ist, dass mikroskopische Strukturdefekte in Quarzglas durch hochenergetische Photonen aktiviert werden.
Intrinsische Defekte
Ideales hochreines Quarzglas besteht ausschließlich aus einem SiO₂-Netzwerk. Bei der tatsächlichen Herstellung treten jedoch unweigerlich bestimmte subtile Fehler auf. Die häufigsten Arten sind:
- Defekte durch Sauerstoffmangel:
In einer perfekten Struktur sollten zwei Sauerstoffatome ein Siliciumatom verbinden. Wenn ein Sauerstoffatom fehlt, bildet sich eine baumelnde Bindung. - Verunreinigungs-Ionen:
Selbst in hochreinem Quarz können Spuren von Verunreinigungen wie Aluminium (Al³⁺) oder Germanium (Ge⁴⁺) vorhanden sein. Um das Ladungsgleichgewicht aufrechtzuerhalten, können diese Verunreinigungen ein Wasserstoffion (H⁺) oder ein Alkalimetallion (Na⁺) einfangen und Strukturen wie [AlO₄/H⁺] bilden.
Aktivierung durch hochenergetische Strahlung
Wenn Quarzglas mit hochenergetischen Photonen wie kurzwelligem UV bestrahlt wird, reicht die Energie aus, um diese schwachen chemischen Bindungen aufzubrechen.
- Bei Sauerstoffmangeldefekten: Si-Si-Bindungen werden gebrochen.
- Bei verunreinigungsbedingten Defekten: Das H⁺ in [AlO₄/H⁺] wird herausgeschleudert.
Bildung von Farbzentren
Diese Prozesse erzeugen hochaktive und instabile "Farbzentren". Sie wirken als Elektronenfallen und führen neue Energieniveaus in die Bandlücke des Glases ein.
Diese neuen Ebenen absorbieren bestimmte Wellenlängen des Lichts - vor allem UV- und violettes Licht.
Das Glas kann leicht gelb oder braun erscheinen, doch seine UV-Durchlässigkeit nimmt stark ab, da ultraviolette Photonen von diesen Farbzentren absorbiert werden.
Welche Faktoren beeinflussen die strahleninduzierte Verdunkelung?
Strahlungsquelle und Dosis
Kürzere Wellenlängen (höhere Energie), stärkere Intensität und längere Exposition erhöhen den Schweregrad der Solarisation. Tiefes UV (DUV) und Vakuum-UV (VUV) sind die Hauptfaktoren.
Reinheit und Art des Quarzglases (wichtigster Faktor)
- Standard-Quarzrohre:
Ein höherer Gehalt an Verunreinigungen und Defekten führt zu einer schlechten Strahlungsbeständigkeit - es kommt leicht zu einer Verdunkelung. - Hochreine Quarzrohre:
Ein geringerer Gehalt an Verunreinigungen verbessert die Strahlungsbeständigkeit. - Synthetische Quarzrohre:
Die beste Wahl für Anti-Solarisationsleistungen.
Das im CVD-Verfahren (chemische Gasphasenabscheidung) hergestellte synthetische Quarzglas enthält extrem wenige intrinsische Defekte und Metallverunreinigungen. Daher bleibt es unter hochenergetischer Strahlung sehr stabil, und der Transmissionsabfall ist minimal.
Dotierungselemente
Bestimmte Dotierstoffe können die durch Strahlung verursachte Verdunkelung unterdrücken. Zum Beispiel kann die Dotierung von Quarzglas mit Cerium (Ce).
Ce³⁺/Ce⁴⁺ kann als "Opfermittel" fungieren, das Energie durch Valenzzustandsänderungen absorbiert, wenn es hochenergetischer Strahlung ausgesetzt wird. Dadurch wird das Glasnetzwerk vor Schäden geschützt und die Bildung von lichtabsorbierenden Farbzentren verhindert. Ein solches Glas ist bekannt als strahlenresistentes Quarzglas.
Betriebstemperatur
Bei hohen Temperaturen (in der Regel über 300 °C) werden die Farbzentren instabil und können teilweise ausglühen, was zu einer gewissen Erholung der Transmission führt.
Bei Raumtemperatur ist der Verdunkelungseffekt jedoch im Wesentlichen dauerhaft.
Wie kann man eine strahlenbedingte Verdunkelung verhindern oder reduzieren?
Richtige Materialauswahl
Für Anwendungen, die einer langfristigen UV-Bestrahlung ausgesetzt sind - wie z. B. UV-Keimtötungslampen, UV-Härtungslampen und Excimer-Lampen - muss man Folgendes wählen strahlenresistente synthetische Quarzrohre oder Cerium-dotierte Quarzrohre.
Sie sind zwar teurer, gewährleisten aber eine langfristig stabile Lichtleistung und eine längere Lebensdauer.
Umweltkontrolle
Vermeiden Sie es, Quarzrohre unnötig starken Strahlungsquellen auszusetzen.
Regelmäßige Ersetzung
Standard-Quarzrohre sind als Verbrauchsmaterial zu behandeln und entsprechend dem Transmissionsabfall zu ersetzen.
Wenn Ihre Anwendung mit energiereichen UV-Quellen arbeitet, wird die strahleninduzierte Verdunkelung daher zu einem der kritischsten Faktoren bei der Auswahl von Quarzmaterial.
Warum sind die auf dem Markt befindlichen Cer-dotierten Quarzröhren blau-violett statt hellgelb?
Reine Ce³⁺-dotierte Quarzröhren sind hellgelb
Reine Cer (Ce³⁺)-dotierte Quarzrohre sind hellgelb. Die so genannten "ceriumdotierten Quarzrohre", die auf dem Markt angeboten werden, haben jedoch eine tiefblaue Farbe, was darauf zurückzuführen ist, dass ein weiteres Element - Titan (Ti) - entweder gleichzeitig oder nachträglich hinzugefügt wird.
Eine genauere Bezeichnung für dieses tiefblaue Material sollte lauten "Ce-Ti-codotiertes Quarzglas".
Hauptgrund: Wechselwirkung zwischen den Valenzzuständen von Cerium und Titan
Reine Cer-Dotierung (Ce³⁺): Hellgelb
Wenn Quarzglas nur Cer enthält und Cer im dreiwertigen Zustand vorliegt (Ce³⁺), liegt seine Absorptionsbande hauptsächlich im ultravioletten Bereich (starke Absorption von Licht <350 nm). Es hat nur eine sehr schwache Absorption im sichtbaren Bereich, so dass das Glas hellgelb erscheint.
Wichtigster Schritt: Einführung und Oxidation von Titan (Ti)
In der industriellen Produktion können Spuren von Titan (Ti) aus Rohstoffen oder Prozessen eingebracht werden.
In der Regel dotieren die Hersteller absichtlich sowohl Cer (Ce) als auch Titan (Ti), um die Materialeigenschaften anzupassen und zu optimieren.
In der beim Schmelzen von Quarzglas verwendeten oxidierenden Hochtemperaturatmosphäre (z. B. unter sauerstoffhaltigen Bedingungen) wird Titan leicht zum vierwertigen Zustand (Ti⁴⁺) oxidiert.
Farbreaktion: Ladungstransfer-Übergang
Die Ursache für die tiefblaue Farbe ist nicht Ce³⁺ oder Ti⁴⁺ selbst, sondern eine starke Wechselwirkung zwischen ihnen, der so genannte heterovalente Ladungstransferübergang.
Spezifisches Verfahren
Ein Elektron geht von Ce³⁺ auf ein benachbartes Ti⁴⁺ über und bewirkt einen sofortigen Wechsel des Valenzzustands:
Ce³⁺ + Ti⁴⁺ → Ce⁴⁺ + Ti³⁺
Die bei diesem Elektronenübergang absorbierte Energie entspricht Photonen im energieärmeren Teil des sichtbaren Spektrums (orange-rotes bis gelbes Licht, etwa 500-600 nm).
Wenn weißes Licht durch dieses Glas fällt, wird das orange-rote Licht stark absorbiert, und das durchgelassene Licht wird zu einer Mischung aus Blau und Violett, so dass das Glas tief blau-violett erscheint.
Warum tun die Hersteller dies? Vorteile der Ce-Ti-Co-Dotierung
Stärkere Strahlungsresistenz
Die Kombination von Cer und Titan führt zu einem Synergieeffekt, und die Beständigkeit gegen strahleninduzierte Verdunkelung (Solarisation) ist in der Regel besser und stabiler als bei Quarz, der nur mit Cer oder nur mit Titan dotiert ist.
Größere spektrale Anpassungsfähigkeit
Dieses tiefblaue Glas ist selbst ein effizienter optischer Filter. Es widersteht nicht nur seiner eigenen Alterung, sondern auch:
- absorbiert unnötige Infrarotstrahlung und reduziert so die Hitzeauswirkungen
- absorbiert sichtbares Licht, wodurch das Ausgangslicht stärker im ultravioletten Bereich konzentriert wird und das UV-Licht "gereinigt" wird
Dies ist vorteilhaft für Anwendungen, die bestimmte UV-Wellenlängen erfordern und gleichzeitig Interferenzen mit dem sichtbaren Licht vermeiden (z. B. UV-Härtung und Fotolithografie).
Prozess und Kosten
Manchmal ist Titan eine inhärente Verunreinigung in Rohstoffen. Anstatt es mit großem Aufwand zu entfernen, ist es besser, seine Synergie mit Cerium zu nutzen, um ein Material mit besserer Leistung herzustellen.
Zusammenfassender Vergleich
| Eigentum | Reines Ce-dotiertes Quarzrohr | Ce-Ti Co-dotiertes Quarzrohr |
|---|---|---|
| Erscheinungsbild | Hellgelb | Tiefblau / blau-violett |
| Ursache der Färbung | Intrinsische Absorption von Ce³⁺ | Ladungstransferübergang zwischen Ce³⁺ und Ti⁴⁺ |
| Hauptabsorptionsgebiet | Ultraviolett (<350 nm) | Ultraviolett + sichtbares (orange-gelbes Licht) |
| Strahlungsresistenz | Ausgezeichnet | Normalerweise besser |
| Zusätzliche Funktion | Strahlungsresistenz | Strahlungsbeständigkeit + Filterung von Infrarot und sichtbarem Licht |
Schlussfolgerung

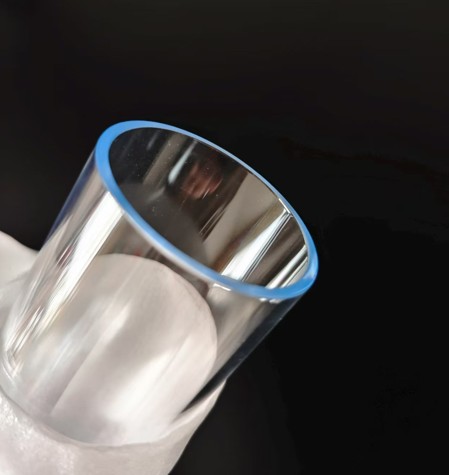

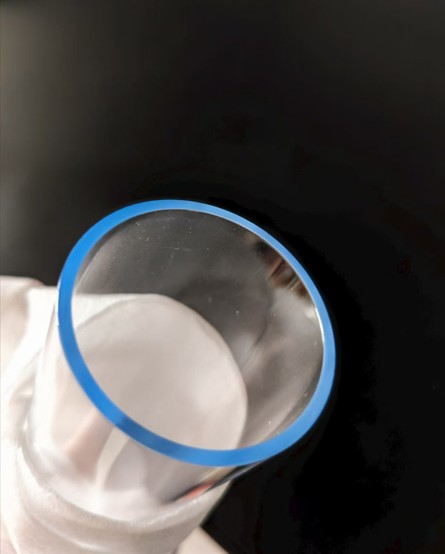

Das tiefblaue "Cerium-dotierte Quarzrohre" sind in Wirklichkeit leistungsoptimierte Ce-Ti-co-dotierte Quarzrohre. Ihre Farbe stammt nicht vom Cer allein, sondern von den einzigartigen spektralen Absorptionseigenschaften, die durch Ladungsübertragungsreaktionen zwischen Cer und Titan unter oxidierenden Hochtemperaturbedingungen entstehen. Dieses Material wurde entwickelt, um eine erstklassige Anti-Aging-Leistung und spezifische Filterfunktionen zu bieten.
Anfrage Quarzglas-Lösung
Wir liefern Ce-Ti-codotierte Quarzrohre für Anwendungen, bei denen UV-Stabilität und Beständigkeit gegen strahleninduzierte Verdunkelung wichtig sind.
Wenn Sie Materialoptionen evaluieren oder eine Lösung für eine bestimmte Anwendung benötigen, können Sie sich mit uns in Verbindung setzen, um Ihre Anforderungen zu besprechen.
Ähnliches Produkt:

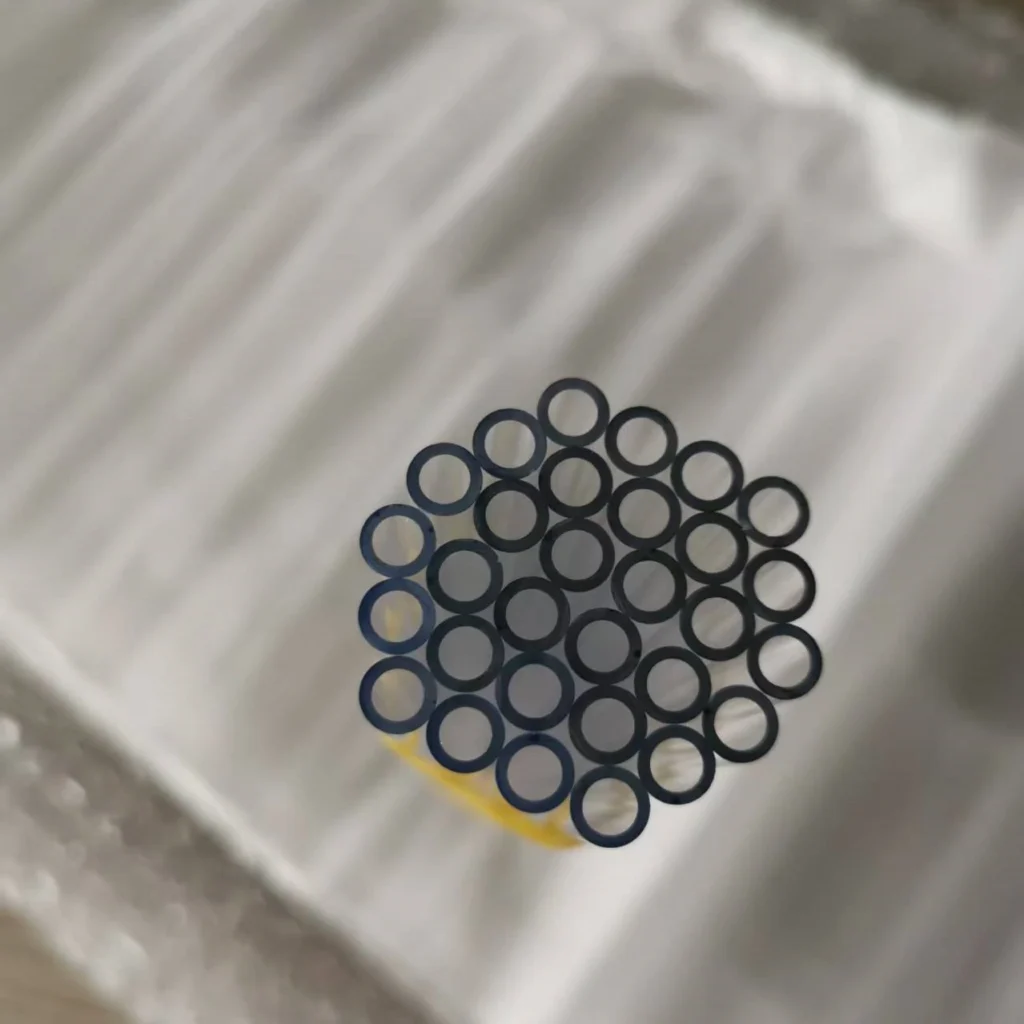

Ce-dotierte Quarzröhre (UV-Blocker-Typ)
German
English
Russian
French
Spanish
Italian
